KWALIFIKACJA ROL2 - CZERWIEC 2023 (test 2)

PYTANIE NR 33.
Którego narzędzia nie stosuje się do połączenia dwóch elementów konstrukcyjnych za pomocą nitów?

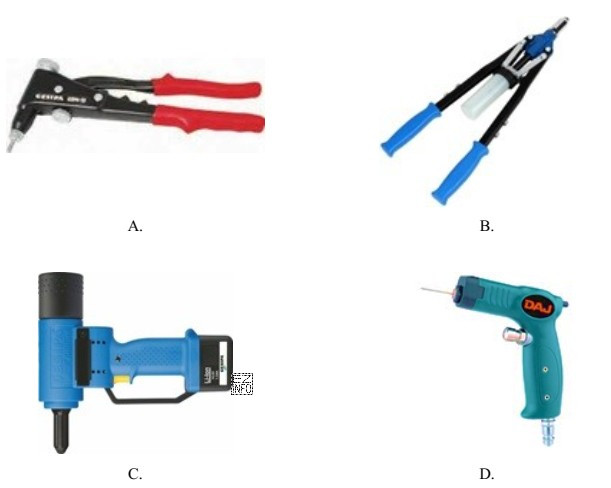

Ilustracja przedstawia cztery różne narzędzia używane do łączenia elementów konstrukcyjnych za pomocą nitów.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nitowanie wymaga nitownicy, czyli narzędzia z mechanizmem chwytającym i zaciągającym trzpień nitu, aby rozszerzyć tuleję i zerwać trzpień. Pistolet do przedmuchiwania sprężonym powietrzem służy do czyszczenia strumieniem powietrza i nie ma mechanizmu do zrywania nitów, więc nie używa się go do wykonywania połączeń nitowych.

Pełne wyjaśnienie:

Nitowanie (zwłaszcza z użyciem nitów zrywalnych) jest metodą trwałego łączenia dwóch elementów. Taki nit składa się z tulei oraz trzpienia. Podczas montażu narzędzie musi złapać trzpień, zaciągnąć go (przeciągnąć), co powoduje odkształcenie tulei po niewidocznej stronie materiału, a następnie zerwanie trzpienia po osiągnięciu wymaganej siły.

Dlatego do wykonywania połączeń nitowych stosuje się nitownice, niezależnie od tego, czy są:

  • ręczne (szczypce nitownicze) – do prac mniej intensywnych, typowo warsztatowych,
  • dźwigniowe (dwuręczne) – gdy potrzebna jest większa siła i wygoda przy większych nitach,
  • akumulatorowe/elektryczne – gdy liczy się wydajność i powtarzalność w intensywnych pracach.

Odpowiedź poprawna wskazuje narzędzie, które nie służy do nitowania: pistolet do przedmuchiwania sprężonym powietrzem. Taki pistolet jest przeznaczony do czyszczenia i usuwania zanieczyszczeń (np. pyłu, opiłków) strumieniem powietrza. Nie ma głowicy roboczej dopasowanej do nitów ani mechanizmu szczękowego, który zaciąga i zrywa trzpień, więc nie wykona zakuwania nitu.

Pozostałe narzędzia są nitownicami (różne konstrukcje i zasilanie), więc spełniają kluczowy warunek: potrafią zaciągnąć trzpień i doprowadzić do prawidłowego uformowania tulei nitu. Typową pułapką egzaminacyjną jest mylenie pistoletu do przedmuchiwania z nitownicą pneumatyczną – ta druga również korzysta ze sprężonego powietrza, ale ma zupełnie inną głowicę i mechanizm do chwytania trzpienia.

W praktyce rolniczej poprawny dobór narzędzia ma znaczenie przy naprawach osłon, poszyć czy elementów karoserii przyczep: nitowanie bywa szybkie i możliwe przy dostępie jednostronnym, ale tylko wtedy, gdy używa się właściwej nitownicy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Nitowanie nitami zrywalnymi to łączenie elementów za pomocą nitu z tuleją i trzpieniem. Nitownica zaciąga trzpień, rozszerza tuleję po drugiej stronie materiału, a następnie trzpień pęka. Metoda jest szybka i często wymaga dostępu tylko z jednej strony.
Nitownica ręczna działa jak szczypce: po włożeniu nitu do otworu i nasadzeniu końcówki narzędzia, mechanizm szczękowy chwyta trzpień. Zaciskając rękojeści, zaciągasz trzpień, tuleja się rozpiera, a trzpień zostaje zerwany.
Pistolet do przedmuchiwania służy do czyszczenia strumieniem sprężonego powietrza. Nie ma głowicy do osadzenia nitu ani mechanizmu chwytającego i zrywającego trzpień, więc nie wytworzy siły potrzebnej do rozpęcznienia tulei nitu.
Najczęściej spotyka się nitownice: ręczne (proste i tanie), dźwigniowe (większa siła i wygoda) oraz akumulatorowe/elektryczne (wysoka wydajność przy wielu nitach). Wszystkie mają mechanizm zaciągu trzpienia.
Nitownica dźwigniowa sprawdza się, gdy trzeba użyć większej siły (np. przy większych nitach lub twardszych elementach) albo gdy pracy jest dużo. Mechanizm dźwigniowy zmniejsza wysiłek operatora i ułatwia uzyskanie pewnego zakuwania.
Nie zawsze. Akumulatorowa zwykle wygrywa szybkością i wygodą przy wielu nitach, ale jest droższa i wymaga zasilania/ładowania. Ręczna bywa wystarczająca do okazjonalnych napraw w gospodarstwie. Kluczowe jest dopasowanie narzędzia do średnicy i typu nitu.
Częsty błąd to mylenie pistoletu do przedmuchiwania z nitownicą pneumatyczną. Inny problem to dobór nitownicy o zbyt małej sile do większych nitów, co prowadzi do niedociągnięcia trzpienia albo przeciążenia narzędzia. Pomaga sprawdzenie przeznaczenia i końcówek.
Nitownica ma końcówkę roboczą do osadzenia trzpienia nitu i mechanizm zaciągu (szczęki lub zespół chwytający). Często widać też pojemnik na zerwane trzpienie (w niektórych modelach). Pistolet do przedmuchiwania ma długą dyszę i brak mechanizmu chwytającego.
Nitowanie jest użyteczne przy mocowaniu poszyć, osłon, wsporników czy elementów karoserii przyczep. Zaleta to szybki montaż i możliwość pracy przy dostępie jednostronnym. Dobrze wykonane połączenie jest odporne na drgania, co w maszynach rolniczych ma duże znaczenie.
Ucz się funkcji narzędzi, nie tylko ich nazw: nitownica musi zaciągać trzpień i doprowadzić do jego zerwania. Przećwicz rozpoznawanie: ręczna, dźwigniowa i akumulatorowa nitownica oraz odróżnianie ich od narzędzi pneumatycznych do czyszczenia (przedmuch).
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Nitowanie wymaga nitownicy, czyli narzędzia z mechanizmem chwytającym i zaciągającym trzpień nitu, aby rozszerzyć tuleję i zerwać trzpień."

Źródła:

  • Opis ilustracji w zadaniu (analiza narzędzi A–D: nitownice oraz pistolet do przedmuchiwania) – materiał źródłowy dostarczony w treści zadania.

Materiały:

  • Instrukcje obsługi (DTR) i karty katalogowe nitownic ręcznych/dźwigniowych/akumulatorowych
  • Materiały szkolne z technologii łączenia (nitowanie, wkręcanie, spawanie) dla mechanizacji rolnictwa
  • Filmy instruktażowe producentów prezentujące montaż nitu zrywalnego i budowę nitownicy (mechanizm szczękowy, pojemnik na trzpienie)
