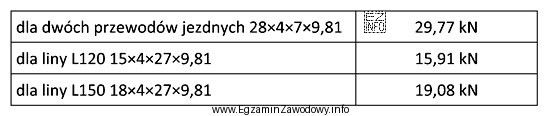

W pytaniu trzeba rozpoznać, jakiego parametru sieci trakcyjnej dotyczą wyniki pomiaru przedstawione w tabeli. Kluczowe jest odczytanie nagłówków tabeli (nazwy wielkości, skróty) oraz jednostek i tego, do jakich elementów się odnoszą (np. przewód jezdny, lina nośna).
Siła naciągu w przewodach jezdnych i linach nośnych jest parametrem "siłowym" odnoszącym się bezpośrednio do elementów sieci (drut jezdny, lina/messenger). W protokołach spotyka się wartości w jednostkach siły (np. N, daN, kN) lub opis typu "naciąg/naprężenie naciągowe". Jeśli tabela zestawia wyniki dla przewodu jezdnego i liny nośnej, to naturalnie wskazuje na naciąg tych elementów.
Dlaczego pozostałe odpowiedzi nie pasują:
- Odsuw przewodów jezdnych to parametr geometryczny (położenie przewodu względem osi toru), zwykle podawany w milimetrach. Jeżeli w tabeli dominują jednostki długości i punkty pomiarowe wzdłuż przęsła, to byłby odsuw, ale to nie jest typowe dla tabeli "sił" dla dwóch rodzajów przewodów.
- Siła stykowa między pantografem a siecią jezdną dotyczy układu dynamicznego podczas przejazdu (kontakt ślizgacza pantografu z przewodem). Tabela takiego pomiaru częściej odnosi się do prędkości, odcinków przejazdu, wartości chwilowych/średnich siły stykowej, a nie do samego przewodu i liny jako elementów naciąganych.
- Elastyczność statyczna sieci opisuje ugięcie/odkształcalność przy obciążeniu, więc wymaga zestawienia siły i przemieszczenia (np. mm/N) lub charakterystyki ugięcia. Sama "tabela wyników" dla przewodu i liny bez relacji siła–ugięcie nie jest typowa dla elastyczności.
Wskazówka egzaminacyjna: najpierw przypisz odpowiedziom typowe jednostki: naciąg/siła (N/kN), odsuw (mm), siła stykowa (N, ale z kontekstem pantografu i przejazdu), elastyczność (relacja siła–ugięcie). Następnie porównaj z tym, co rzeczywiście widnieje w nagłówkach i jednostkach tabeli.
