KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 8.

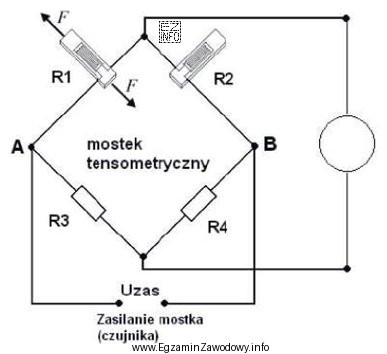

Którego przyrządu pomiarowego należy użyć do pomiaru sygnału wyjściowego mostka tensometrycznego przedstawionego na rysunku?
Którego przyrządu pomiarowego należy użyć do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Mostek tensometryczny jest układem służącym do pomiaru naprężeń mechanicznych, które są przekształcane na zmiany rezystancji. Sygnał wyjściowy mostka tensometrycznego jest sygnałem elektrycznym w postaci różnicy potencjałów (napięcia) między punktami A i B. Aby zmierzyć tę różnicę potencjałów, należy użyć woltomierza. Pozostałe przyrządy pomiarowe (watomierz, omomierz, amperomierz) służą do pomiaru innych wielkości elektrycznych i nie są odpowiednie do pomiaru sygnału wyjściowego mostka tensometrycznego.
