KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 25.

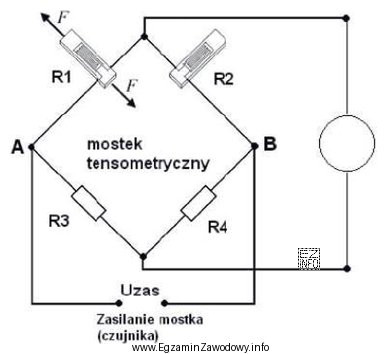

Którego przyrządu pomiarowego należy użyć do pomiaru sygnału wyjściowego mostka tensometrycznego przedstawionego na rysunku?
Którego przyrządu pomiarowego należy użyć do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Mostek tensometryczny jest używany do pomiaru zmian rezystancji, które są wynikiem odkształceń mechanicznych. Sygnał wyjściowy z mostka tensometrycznego jest napięciem, które zmienia się w odpowiedzi na te odkształcenia. Woltomierz jest przyrządem służącym do pomiaru napięcia, co czyni go odpowiednim narzędziem do odczytu sygnału wyjściowego z mostka tensometrycznego. Pozostałe przyrządy, takie jak watomierz, omomierz i amperomierz, nie są odpowiednie do bezpośredniego pomiaru napięcia wyjściowego z mostka tensometrycznego.
