Końcówki izolowane różnią się od nieizolowanych tym, że metalowa część przeznaczona do zaciśnięcia jest osłonięta tuleją izolacyjną. Dlatego szczęki praski muszą mieć profil dopasowany do takiej konstrukcji: mają odkształcić metal w sposób zapewniający pewny styk elektryczny i wytrzymałość mechaniczną, a jednocześnie nie uszkodzić izolacji.
W praktyce dobór szczęk opiera się na dwóch kryteriach:
- typ końcówki (izolowana vs nieizolowana; oczkowa/widełkowa/tulejkowa itd.),
- zakres przekroju przewodu, dla którego dana matryca jest przeznaczona.
Dlaczego właściwy wybór jest ważny? Jeśli użyje się niewłaściwego profilu, mogą wystąpić typowe wady:
- zgniecenie lub pęknięcie izolacji (ryzyko zwarcia i korozji),
- zbyt mały docisk żył (wzrost oporu, nagrzewanie),
- zbyt duże odkształcenie (uszkodzenie żył, spadek wytrzymałości),
- brak powtarzalności i trudność w kontroli jakości.

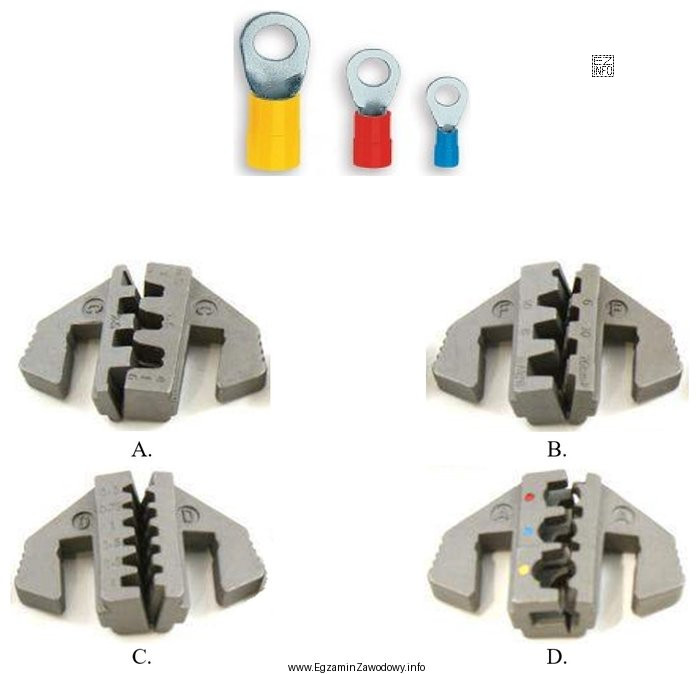

Dlatego poprawna odpowiedź wskazuje rodzaj szczęk dedykowanych do zaciskania końcówek izolowanych. Pozostałe propozycje są błędne, jeżeli dotyczą szczęk do innych typów końcówek (np. nieizolowanych lub tulejek) albo profilu, który nie odpowiada budowie końcówki z izolacją. Na egzaminie warto zapamiętać zasadę: najpierw rozpoznaj typ końcówki z rysunku, a dopiero potem dobierz szczęki i zakres przekroju.
