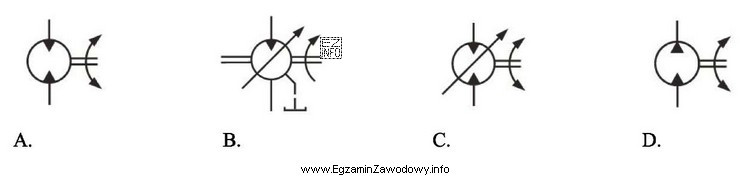

W schematach hydraulicznych symbol elementu jest "składany" z części bazowej (co to za element) oraz oznaczeń cech dodatkowych (jak pracuje i jakie ma możliwości). W tym zadaniu trzeba rozpoznać silnik hydrauliczny, a następnie sprawdzić, czy dany wariant symbolu uwzględnia równocześnie trzy wymagania: zmienny kierunek przepływu, zmienną objętość roboczą oraz dwa kierunki obrotów.
Dlaczego poprawny jest symbol wskazany jako "C"?
Poprawny wariant musi zawierać komplet oznaczeń: (1) część bazową odpowiadającą silnikowi hydraulicznemu (nie pompie), (2) oznaczenie odwracalności pracy/rewersu (czyli pracy w obu kierunkach przepływu), (3) oznaczenie regulacji objętości roboczej (zwykle realizowane jako znak zmienności/sterowania w obrębie symbolu). Tylko symbol, który spełnia wszystkie te warunki naraz, opisuje silnik o regulowanej chłonności, mogący pracować w obu kierunkach.
Dlaczego pozostałe warianty są niepoprawne?
- Warianty, które pokazują tylko rewers (odwracalny przepływ lub dwa kierunki), ale nie mają oznaczenia zmiennej objętości roboczej, opisują silnik o stałej objętości roboczej.
- Warianty, które mają oznaczenie zmienności (regulacji), ale nie wskazują odwracalności, opisują silnik regulowany, lecz tylko w jednym kierunku pracy.
- Warianty, których część bazowa odpowiada pompie, a nie silnikowi, są błędne niezależnie od tego, czy dodano do nich oznaczenia rewersu i zmienności.
Wskazówka egzaminacyjna: przy takich pytaniach warto zrobić "checklistę" cech i odhaczać je na symbolu: (a) czy to silnik, (b) czy jest rewers, (c) czy jest zmienna objętość. Dopiero gdy wszystkie trzy są widoczne, wybór jest bezpieczny.
