W sterowaniu sekwencyjnym (także w układach pneumatycznych i hydraulicznych) element sygnałowy START jest wejściem sterującym, które inicjuje rozpoczęcie cyklu pracy. Na diagramach stosowanych w dydaktyce mechatroniki odróżnia się zwykle:
- elementy sygnałowe (wejścia typu START/STOP, czujniki, warunki logiczne),
- kroki/stany procesu (kolejne fazy ruchu lub stany elementów wykonawczych),
- elementy specjalne (np. czasowe), które mają własne, charakterystyczne oznaczenia.

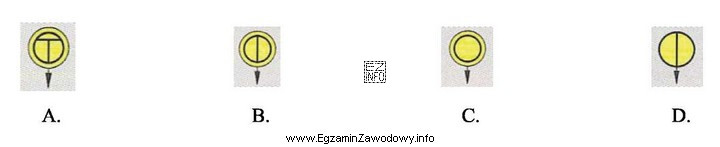

W pokazanym zestawie symboli jeden z nich zawiera literę "T", co typowo kojarzy się z funkcją czasową. To nie pasuje do START, ponieważ START nie jest odmierzaniem czasu, tylko sygnałem wyzwalającym. Dwa symbole mają podwójny obrys, co w wielu konwencjach oznacza element "wyróżniony/specjalny" lub inny typ bloku niż proste wejście. Dla START szuka się więc znaku odpowiadającego prostemu sygnałowi wejściowemu, a jednocześnie wskazującego stan aktywny (np. poprzez kreskę w środku symbolu).
Dlatego poprawna jest odpowiedź "D.", bo odpowiada prostemu elementowi sygnałowemu START w aktywnym stanie, bez cech sugerujących element czasowy lub specjalny.
Dlaczego pozostałe odpowiedzi są błędne?
- Odpowiedź "A." sugeruje funkcję czasową (oznaczenie "T"), więc nie opisuje wejścia START.
- Odpowiedź "B." przedstawia wariant z podwójnym obrysem, częściej kojarzony z inną klasą elementów niż proste wejście.
- Odpowiedź "C." jest neutralna (bez cechy stanu aktywnego), więc gorzej reprezentuje sygnał uruchomienia.
Na egzaminie warto pamiętać o częstym błędzie: myleniu kroku początkowego sekwencji z sygnałem START. To dwa różne pojęcia: krok to stan procesu, a START to warunek/impuls uruchamiający przejście do pierwszego kroku.
