KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 5.

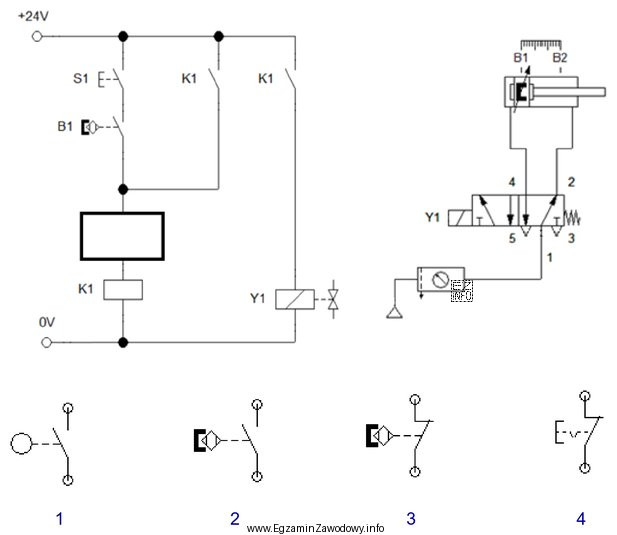

Którego symbolu graficznego należy użyć na przedstawionym schemacie, by tłoczysko siłownika zostało wsunięte po osiągnięciu maksymalnego wysunięcia?
Którego symbolu graficznego należy użyć na przedstawionym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat, symbol graficzny o numerze 3 przedstawia zawór sterujący z dwoma pozycjami i dwoma kierunkami przepływu, co umożliwia zmianę kierunku ruchu tłoczyska siłownika po osiągnięciu maksymalnego wysunięcia. Pozostałe symbole nie spełniają tego wymogu, ponieważ nie umożliwiają odpowiedniej kontroli przepływu w obu kierunkach.
