Na schemacie kinematycznym elementy mechanizmu przedstawia się umownymi znakami, które mają umożliwić szybkie rozpoznanie funkcji części (np. sprzęgieł, przekładni, prowadnic, łożysk) bez wchodzenia w szczegóły wykonania.
W tym zadaniu kluczowe są dwa człony: "łożysko toczne" oraz "poprzeczne". "Toczne" wskazuje, że w węźle podparcia występują elementy toczne (a nie poślizg), natomiast "poprzeczne" odnosi się do przenoszenia obciążenia poprzecznego względem osi wału. Z tego powodu należy wybrać taki znak, który w zestawie odpowiedzi odpowiada umownemu symbolowi łożyska tocznego realizującego podparcie poprzeczne.

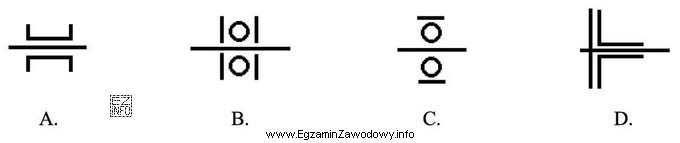

Odpowiedź "C" jest poprawna, ponieważ przedstawia symbol opisany jako dwa okręgi połączone linią poziomą, co w konwencji schematów kinematycznych odpowiada łożysku tocznemu poprzecznemu.
Pozostałe propozycje są niepoprawne, ponieważ (w typowych zestawach znaków egzaminacyjnych) odnoszą się do innych sposobów podparcia lub innych elementów węzła kinematycznego. Najczęstsze pomyłki wynikają z tego, że uczniowie koncentrują się na samym słowie "łożysko" i wybierają pierwszy symbol kojarzący się z podparciem, bez sprawdzenia cechy "poprzeczne", albo mylą oznaczenia łożysk tocznych z umownymi znakami łożysk ślizgowych czy podpór o innej funkcji.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto zadać sobie pytanie, czy dany symbol jednoznacznie sugeruje toczenie (a nie ślizg) oraz czy odpowiada podparciu dla obciążeń poprzecznych. Dopiero potem porównuj go z wariantami na ilustracji.
