System fotowoltaiki typu OFF GRID (wyspowy) to instalacja, która zasila odbiorniki energii niezależnie od sieci elektroenergetycznej. Kluczową cechą takiego rozwiązania jest konieczność bilansowania energii w czasie: gdy produkcja z modułów PV jest większa niż pobór, energia jest kierowana do magazynu energii, a gdy produkcja spada (np. wieczorem), odbiorniki są zasilane z magazynu.

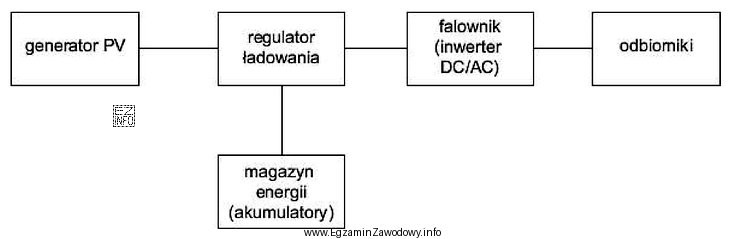

W praktyce na schematach blokowych off-grid najczęściej rozpoznaje się układ po obecności bloków takich jak:
- akumulator/magazyn energii (element charakterystyczny dla pracy wyspowej),
- regulator ładowania (steruje ładowaniem magazynu i zabezpiecza go),
- falownik wyspowy (zamienia napięcie DC z magazynu/PV na AC dla odbiorników),
- wydzielona gałąź odbiorników lokalnych, bez wymaganego sprzężenia z siecią.
Odpowiedź "Fotowoltaika typu ON GRID" opisuje instalację współpracującą z siecią. W takim wariancie charakterystyczne jest oddawanie energii do sieci i praca falownika zsynchronizowanego z siecią; magazyn energii nie jest elementem koniecznym w podstawowej topologii i często nie występuje na schemacie.
Odpowiedzi "Wytwarzanie energii w elektrowni wodnej" oraz "Wytwarzanie energii w elektrowni wiatrowej"
Wskazówka egzaminacyjna: gdy widzisz na schemacie blokowym wyraźny magazyn energii i regulator ładowania, w pierwszej kolejności rozważ topologię off-grid.
