KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2010

Wyjaśnienie poprawnej odpowiedzi:

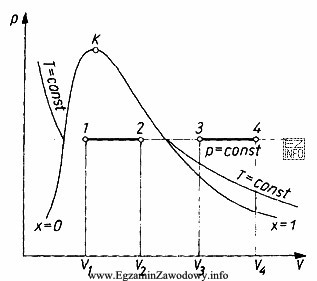

Na wykresie p-v przedstawiono przemianę izobaryczną (przy stałym ciśnieniu) pomiędzy punktami 3 i 4. Przemiana ta odbywa się w obszarze po prawej stronie linii nasycenia (x=1), co oznacza, że mamy do czynienia z parą przegrzaną. Para przegrzana to taka, która została podgrzana powyżej temperatury nasycenia przy danym ciśnieniu, co odpowiada obszarowi na wykresie poza krzywą nasycenia.
