PYTANIE NR 12.
Którego urządzenia dotyczą podane w tabeli parametry?

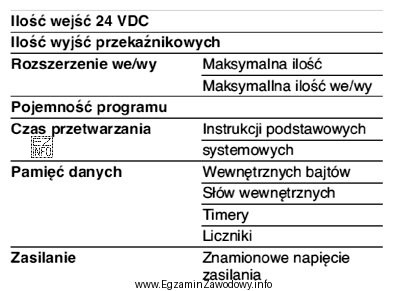

Ilustracja przedstawia tabelę z parametrami technicznymi urządzenia, które jest związane z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sterownik PLC rozpoznaje się po parametrach typowych dla sterowania: liczbie i typie wejść/wyjść (cyfrowych/analogowych), wymaganym zasilaniu, interfejsach komunikacyjnych oraz informacjach o pamięci i cyklu pracy. Falownik/przemiennik opisuje się głównie parametrami napędu (moc, częstotliwość, prąd silnika).

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest rozpoznanie, jakiego rodzaju informacji dotyczy tabela parametrów. Sterownik PLC jest elementem układu sterowania, więc w danych technicznych dominują parametry związane z przetwarzaniem sygnałów i komunikacją.

Co najczęściej wskazuje na PLC?

  • Wejścia/wyjścia (I/O): liczba wejść i wyjść, podział na cyfrowe i analogowe, ewentualnie informacje o modułach rozszerzeń.
  • Zasilanie i pobór mocy: napięcie zasilania elektroniki sterownika, czasem dopuszczalne wahania.
  • Komunikacja: obecność interfejsów sieciowych/portów (np. przemysłowe magistrale), ponieważ PLC często integruje czujniki, panele HMI i napędy.
  • Pamięć i wykonanie programu: parametry pamięci programu/danych lub cechy pracy cyklicznej (czas skanu, cykl programu), bo to typowe dla sterowników.

Dlaczego pozostałe odpowiedzi nie pasują?

  • Falownik oraz przemiennik częstotliwości to urządzenia napędowe (w praktyce nazwy bywają używane zamiennie). Ich tabele parametrów zwykle akcentują wartości związane z zasilaniem i wyjściem na silnik: zakres częstotliwości, prądy, moce, przeciążalność, tryby sterowania silnikiem, charakterystyki pracy napędu. To inny profil danych niż dla PLC.
  • Silnik opisuje się parametrami mechanicznymi i elektrycznymi maszyny: moc znamionowa, prąd znamionowy, prędkość obrotowa, moment, sprawność, klasa izolacji. Brak typowych pól I/O i komunikacji.

Wskazówka egzaminacyjna: jeśli w tabeli widzisz informacje o liczbie wejść/wyjść oraz elementach komunikacji i pamięci, to najczęściej jest to dokumentacja sterownika PLC. Jeśli dominują moc, prąd i częstotliwość, myśl o falowniku/przemienniku. Jeśli dominują obroty i moment, to typowo silnik.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest sterownik PLC i do czego służy w mechatronice?
Sterownik PLC to przemysłowy komputer do sterowania maszyną. Odczytuje sygnały z czujników na wejściach, wykonuje program (logikę, timery, liczniki), a następnie steruje elementami wykonawczymi przez wyjścia, np. zaworami, przekaźnikami lub napędami.
Jakie parametry w tabeli najczęściej wskazują, że chodzi o PLC?
Najbardziej charakterystyczne są: liczba i typ wejść/wyjść (cyfrowe/analogowe), napięcie zasilania sterownika, informacja o modułach rozszerzeń, a także interfejsy komunikacyjne. Często pojawia się też pamięć programu/danych i cechy pracy cyklicznej.
Dlaczego falownik i przemiennik częstotliwości bywają mylone na egzaminie?
W praktyce te nazwy często oznaczają to samo urządzenie do regulacji prędkości silnika przez zmianę częstotliwości. Uczeń może więc traktować je jako dwie różne odpowiedzi. Na egzaminie warto skupić się na parametrach: napęd ma dane o mocy, prądzie i częstotliwości, a PLC o I/O.
Jak odróżnić parametry silnika od parametrów PLC w dokumentacji?
Silnik opisuje się mocą, prądem, prędkością obrotową, momentem, sprawnością i klasą izolacji. PLC opisuje się liczbą wejść/wyjść, typami sygnałów, komunikacją, pamięcią i zasilaniem elektroniki. Jeśli w tabeli są I/O i komunikacja, to zwykle nie jest silnik.
Co oznacza skrót I/O w kontekście sterownika PLC?
I/O to wejścia i wyjścia sterownika. Wejścia odbierają sygnały z czujników (np. krańcówki, czujniki indukcyjne), a wyjścia sterują elementami wykonawczymi (np. styczniki, zawory, lampki). Liczba I/O jest jednym z kluczowych parametrów przy doborze PLC.
Kiedy w układzie mechatronicznym stosuje się falownik zamiast PLC?
Falownik stosuje się, gdy trzeba regulować prędkość lub moment silnika, zapewnić łagodny rozruch/hamowanie albo sterować silnikiem w sposób energooszczędny. PLC służy do logiki i koordynacji pracy całej maszyny, a falownik jest elementem wykonawczym układu napędowego.
Jakie interfejsy komunikacyjne mogą występować w PLC i czemu są ważne?
W PLC często spotyka się interfejsy sieciowe i porty do współpracy z HMI, modułami I/O i napędami. Są ważne, bo wpływają na możliwość integracji stanowiska, diagnostykę i wymianę danych. W zadaniach egzaminacyjnych obecność komunikacji jest typową wskazówką, że to PLC.
Czy sam parametr napięcia zasilania wystarczy do rozpoznania urządzenia?
Nie. Napięcie zasilania może wystąpić w wielu urządzeniach (PLC, napęd, czujnik). Trzeba patrzeć na zestaw informacji w tabeli: I/O i pamięć sugerują PLC, parametry mocy i częstotliwości sugerują falownik, a prędkość obrotowa i moment sugerują silnik.
Jakie błędy najczęściej popełnia się przy identyfikacji urządzeń po tabeli?
Najczęstsze są: czytanie tylko jednego wiersza tabeli, ignorowanie informacji o wejściach/wyjściach, wybór odpowiedzi "na skojarzenie" (np. częstotliwość = napęd), oraz nieuwzględnienie, że nazwy falownik i przemiennik częstotliwości mogą oznaczać to samo.
Jak przygotować się do zadań o PLC na kwalifikację mechatronik?
Ćwicz rozpoznawanie urządzeń po fragmentach kart katalogowych: PLC (I/O, komunikacja, pamięć), falownik (moc, prąd, częstotliwość, przeciążalność) i silnik (moc, obroty, moment). Warto też robić proste zadania praktyczne: dobór PLC do liczby sygnałów w układzie i podstawowa diagnostyka.
info

Około 46% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Falownik/przemiennik opisuje się głównie parametrami napędu (moc, częstotliwość, prąd silnika)."

Materiały:

  • Notatki/rozdziały z podstaw automatyki: rola PLC, struktura I/O, komunikacja
  • Karty katalogowe przykładowych PLC oraz falowników (porównanie pól w tabelach parametrów)
  • Ćwiczenia: identyfikacja urządzeń na podstawie fragmentów dokumentacji technicznej
