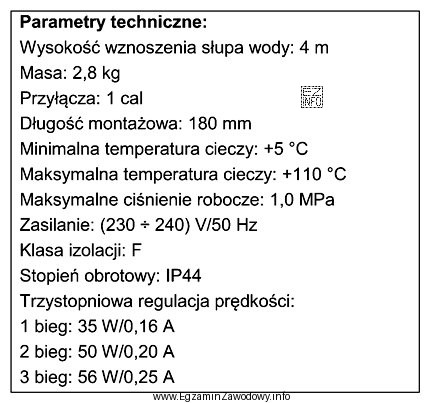

W tego typu zadaniach rozpoznaje się urządzenie na podstawie zestawu parametrów technicznych podanych w ramce (zwykle są to dane z tabliczki znamionowej lub karty katalogowej). Dla pompy obiegowej centralnego ogrzewania charakterystyczne są parametry hydrauliczne pracy w obiegu wodnym, przede wszystkim:
- wydajność przepływu (ile medium może przepompować w jednostce czasu),
- wysokość podnoszenia (zdolność pokonania oporów instalacji, często podawana jako H),
- dane zasilania i napędu (np. napięcie, częstotliwość, moc),
- warunki pracy typowe dla instalacji grzewczych (np. zakres temperatur medium, dopuszczalne ciśnienie).
Odpowiedź "Pompy obiegowej c.o." jest właściwa, jeżeli ramka prezentuje właśnie taki zestaw parametrów typowych dla pompy pracującej w instalacji wodnej.
Dlaczego pozostałe odpowiedzi są niepoprawne w takim układzie danych?
- "Sprężarki powietrza." — sprężarka jest maszyną do sprężania gazów; w danych technicznych częściej spotyka się informacje o ciśnieniu końcowym, wydajności odniesionej do warunków ssania, mocy i rodzaju układu sprężania. Zestaw typowo "pompowy" (przepływ + wysokość podnoszenia dla cieczy) nie pasuje do sprężarki.
- "Wymiennika ciepła." — wymiennik ciepła opisuje się parametrami cieplnymi: mocą przenoszoną, temperaturami na wejściu/wyjściu, spadkiem ciśnienia po stronach, powierzchnią wymiany. Nie jest to urządzenie z napędem i zwykle nie ma parametrów w stylu wysokości podnoszenia.
- "Wentylatora wyciągowego." — wentylator pracuje na gazach (powietrzu), a w danych typowe są: wydajność objętościowa powietrza, spręż/ciśnienie dyspozycyjne, prędkość obrotowa, hałas. Jeżeli ramka wskazuje charakterystyczne dane dla obiegu wodnego, wentylator nie będzie pasował.
Wskazówka egzaminacyjna: zawsze analizuj jednostki i typ medium. Parametry kojarzone z cieczą w instalacji grzewczej (przepływ i wysokość podnoszenia) kierują do pompy obiegowej, a parametry dla gazów (spręż, wydatek powietrza) do wentylatorów lub sprężarek.
