KWALIFIKACJA ELM6 - PAŹDZIERNIK 2013



PYTANIE NR 36.
Którego z narzędzi należy użyć do zakładania i zdejmowania zewnętrznych pierścieni Segera?

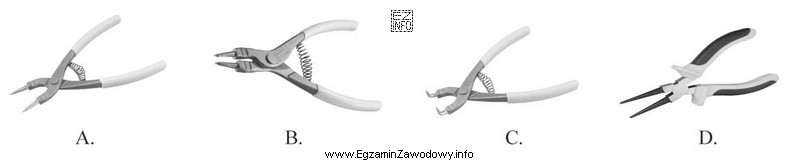

Ilustracja przedstawia cztery różne narzędzia, które są prawdopodobnie używane w kontekście mechaniki lub mechatroniki, co
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do zewnętrznych pierścieni Segera stosuje się szczypce do pierścieni osadczych, które rozszerzają pierścień podczas montażu i umożliwiają jego bezpieczne zdjęcie z wału. Inne szczypce (np. do pierścieni wewnętrznych) działają odwrotnie – ściskają pierścień w otworze.

Pełne wyjaśnienie:

Pierścienie Segera (pierścienie osadcze) są elementami sprężystymi służącymi do zabezpieczania części maszyn przed osiowym przesunięciem. Występują w dwóch podstawowych odmianach: zewnętrzne (zakładane na wał) oraz wewnętrzne (osadzane w otworze/tulei).

Do zakładania i zdejmowania zewnętrznych pierścieni Segera używa się szczypiec do pierścieni osadczych zewnętrznych. Ich istotną cechą jest sposób pracy: końcówki szczypiec wchodzą w otwory pierścienia i po zaciśnięciu rękojeści rozszerzają pierścień. Dzięki temu można go nasunąć na wał lub zdjąć z rowka bez nadmiernego wyginania i ryzyka uszkodzenia.

Dlaczego pozostałe typy narzędzi bywają błędnym wyborem?

  • Narzędzia do pierścieni wewnętrznych działają odwrotnie: po zaciśnięciu rękojeści ściskają pierścień, aby wyjąć go z otworu. Użycie ich do pierścienia zewnętrznego utrudnia pracę i zwiększa ryzyko zsunięcia się końcówek.
  • Uniwersalne szczypce lub kombinerki nie zapewniają stabilnego oparcia w otworach pierścienia, co sprzyja poślizgowi i "wystrzeleniu" pierścienia.
  • Śrubokręty lub podważanie są niezalecane: łatwo uszkodzić rowek, odkształcić pierścień i narazić operatora na uraz.

W praktyce (także w mechatronice) poprawny dobór szczypiec skraca czas montażu, ogranicza uszkodzenia elementów i poprawia bezpieczeństwo. Kluczowa wskazówka egzaminacyjna: zewnętrzny pierścień = szczypce rozszerzające; wewnętrzny pierścień = szczypce ściskające.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jakie narzędzie stosuje się do zewnętrznych pierścieni Segera?
Stosuje się szczypce do zewnętrznych pierścieni Segera (do pierścieni osadczych zewnętrznych). Ich końcówki wchodzą w otwory pierścienia, a po zaciśnięciu rękojeści rozszerzają pierścień, co ułatwia bezpieczny montaż i demontaż.
Czym różnią się szczypce do pierścieni zewnętrznych i wewnętrznych?
Różnią się kierunkiem działania. Szczypce do zewnętrznych pierścieni po ściśnięciu rękojeści rozszerzają pierścień (praca na wale). Szczypce do wewnętrznych po ściśnięciu rękojeści ściskają pierścień, aby wyjąć lub włożyć go w otwór.
Dlaczego nie powinno się zdejmować pierścienia Segera śrubokrętem?
Podważanie śrubokrętem łatwo uszkadza rowek, odkształca pierścień i zwiększa ryzyko, że pierścień "wystrzeli" spod narzędzia. To grozi urazem oraz pogorszeniem jakości montażu. Szczypce zapewniają kontrolę ruchu i stabilne oparcie w otworach.
Jak rozpoznać, czy pierścień Segera jest zewnętrzny?
Zewnętrzny pierścień Segera pracuje na wale i po założeniu obejmuje go z zewnątrz. Zwykle ma średnicę większą od średnicy wału, a jego otwory/uszka są tak ułożone, by dało się go rozszerzyć podczas montażu i demontażu.
Kiedy w mechatronice spotyka się pierścienie Segera?
Pierścienie Segera spotyka się m.in. w silnikach, przekładniach, siłownikach, prowadnicach i modułach łożyskowania. Służą do osiowego zabezpieczania łożysk, kół zębatych, tulei dystansowych i innych elementów, aby nie przemieszczały się podczas pracy urządzenia.
Jakie są najczęstsze błędy przy doborze szczypiec do Segerów?
Najczęściej myli się zewnętrzny z wewnętrznym pierścieniem, a przez to wybiera szczypce o odwrotnym kierunku pracy. Drugi błąd to użycie uniwersalnych szczypiec bez końcówek do otworów pierścienia, co powoduje poślizg i ryzyko uszkodzeń.
Czy można użyć jednych szczypiec do wszystkich pierścieni Segera?
Zwykle nie. Pierścienie wewnętrzne i zewnętrzne wymagają narzędzi o różnym mechanizmie działania (ściskanie vs rozszerzanie). Dodatkowo dobiera się rozmiar szczypiec do średnicy pierścienia i średnicy końcówek, aby nie niszczyć otworów i nie odkształcać elementu.
Jak bezpiecznie zakładać zewnętrzny pierścień Segera na wał?
Najpierw dobierz właściwe szczypce i upewnij się, że końcówki pewnie wchodzą w otwory pierścienia. Rozszerz pierścień tylko tyle, ile potrzeba, nasuń go na wał i wprowadź w rowek. Następnie zwolnij szczypce kontrolowanie i sprawdź, czy pierścień w pełni siedzi w rowku.
Dlaczego pierścień Segera może "wyskoczyć" podczas demontażu?
Dzieje się tak, gdy końcówki narzędzia nie są stabilnie osadzone w otworach, a pierścień jest naprężony sprężyście. Po poślizgu następuje gwałtowne rozprężenie. Zapobiega temu poprawny dobór szczypiec, właściwy rozmiar końcówek oraz kontrolowany ruch rękojeści.
Jak przygotować się do pytań egzaminacyjnych o pierścienie Segera?
Ćwicz rozróżnianie: pierścień zewnętrzny (wał, rozszerzanie) i pierścień wewnętrzny (otwór, ściskanie). Warto też umieć rozpoznać narzędzia na zdjęciach: charakterystyczne szczypce z końcówkami do otworów oraz różny kierunek pracy mechanizmu.
info

To pytanie poprawnie rozwiązuje 81% zdających egzamin. średnio łatwe

W praktyce zawodowej kluczowe jest to, że do zewnętrznych pierścieni Segera stosuje się szczypce do pierścieni osadczych, które rozszerzają pierścień podczas montażu i umożliwiają jego bezpieczne zdjęcie z wału.

Materiały:

  • Podręczniki i skrypty z montażu maszyn (rozdziały: połączenia i elementy zabezpieczające)
  • Instrukcje BHP dotyczące prac montażowych i używania narzędzi ręcznych
  • Katalogi narzędzi: szczypce do pierścieni osadczych (porównanie: do pierścieni wewnętrznych i zewnętrznych)
