Tranzystor IGBT (Insulated Gate Bipolar Transistor) jest elementem mocy stosowanym m.in. w falownikach, przekształtnikach i układach napędowych. Jego symbol graficzny na schematach powinien odzwierciedlać kluczowe cechy:
- bramka izolowana (sterowanie napięciem jak w MOSFET),
- tor prądowy kolektor–emiter typowy dla tranzystora o przewodzeniu bipolarnym,
- w wielu schematach mocy spotyka się również diodę antyrównoległą (element towarzyszący w gałęzi mocy), choć jej sposób prezentacji zależy od przyjętej konwencji rysunkowej.

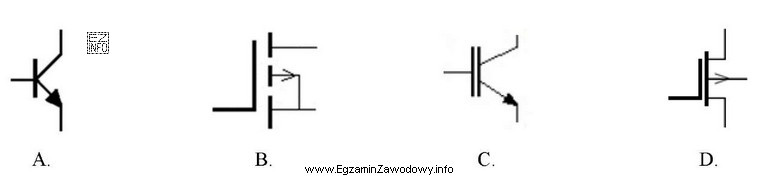

Poprawny wybór symbolu IGBT wymaga zwrócenia uwagi na całą strukturę znaku: sama obecność "bramki" nie wystarcza, bo bramkę mają też MOSFET-y. Z kolei klasyczny BJT ma symbol sterowania prądowego i charakterystyczne oznaczenie emitera, a elementy tyrystorowe (np. tyrystor, triak) mają inny układ elektrod i inny sposób sterowania.
Dlaczego pozostałe typowe odpowiedzi bywają mylące?
- MOSFET: ma bramkę izolowaną, więc student może skojarzyć go z IGBT, ale symbol toru prądowego i oznaczenia elektrod różnią się od IGBT.
- BJT: jest tranzystorem bipolarnym, lecz nie ma bramki izolowanej; symbol podkreśla emiter i sposób sterowania prądowego.
- Tyrystor/triak: to elementy przełączające o innej strukturze i symbolice; często widać typowy "zawór" i elektrodę sterującą w innym układzie niż w IGBT.
Na egzaminie warto wyrobić nawyk: najpierw identyfikuj rodzaj sterowania (bramka izolowana czy nie), a dopiero potem sprawdzaj nazwy elektrod i kształt toru mocy. To ogranicza ryzyko pomyłek wynikających z podobieństwa symboli.
