KWALIFIKACJA ELM6 - STYCZEŃ 2017 (test 2)

PYTANIE NR 3.
Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?

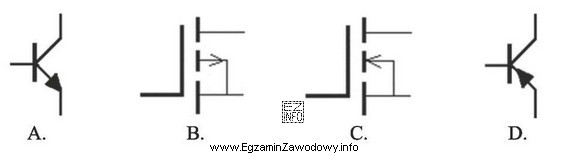

Ilustracja przedstawia cztery symbole graficzne, które są używane w schematach układów elektronicznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tranzystor bipolarny NPN rozpoznaje się na schemacie po symbolu z trzema elektrodami (baza, kolektor, emiter) oraz po kierunku strzałki na emiterze.
W NPN strzałka jest skierowana "na zewnątrz" struktury, co odróżnia go od PNP (strzałka do środka).

Pełne wyjaśnienie:

Tranzystor bipolarny (BJT) na schematach elektronicznych jest przedstawiany symbolem z trzema wyprowadzeniami: baza, kolektor i emiter. Kluczowym detalem pozwalającym rozróżnić typ tranzystora jest strzałka przy emiterze.

Dla tranzystora NPN strzałka emitera jest skierowana na zewnątrz (często zapamiętywane jako "NPN = Not Pointing iN"). Oznacza to, że w zestawie pokazanych symboli należy wybrać ten, który ma właściwy układ elektrod oraz strzałkę emitera skierowaną na zewnątrz.

Dlaczego pozostałe symbole mogą być błędne w takim zadaniu?

  • Częstą pułapką jest wybór symbolu PNP: wygląda podobnie, ale strzałka emitera jest skierowana do środka. Jeśli uczeń nie sprawdzi strzałki, łatwo o pomyłkę.
  • Inny błąd to wskazanie symbolu tranzystora unipolarnego (np. MOSFET/JFET). Taki element też ma trzy wyprowadzenia, ale jego symbol ma inną konstrukcję (bramka/źródło/dren) i nie odpowiada tranzystorowi bipolarnemu.
  • Możliwa jest też pomyłka z innymi elementami półprzewodnikowymi (np. tyrystor, triak), które mają odrębne symbole i nie opisują klasycznego tranzystora NPN.

W praktyce mechatronika umiejętność ta jest potrzebna przy czytaniu dokumentacji urządzeń, diagnozowaniu modułów sterujących oraz doborze zamienników. Na egzaminie warto zawsze wykonać krótką kontrolę: najpierw zidentyfikować, czy to na pewno BJT (baza/kolektor/emiter), a dopiero potem sprawdzić kierunek strzałki emitera.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Strzałka jest rysowana przy emiterze i wskazuje kierunek umownego przepływu prądu (konwencjonalnego) w złączu emiter–baza. To najprostszy element rozpoznawczy typu: w NPN strzałka jest "na zewnątrz", a w PNP "do środka".
Oba symbole mają bazę, kolektor i emiter, ale różnią się kierunkiem strzałki na emiterze. NPN: strzałka emitera na zewnątrz. PNP: strzałka do środka. Na egzaminie zawsze najpierw szukaj strzałki, dopiero potem oceniaj resztę rysunku.
Mechanizm błędu wynika z podobieństwa: oba elementy często mają trzy wyprowadzenia. Uczeń może kierować się tylko liczbą "nóg" zamiast cechą definicyjną. MOSFET ma bramkę/źródło/dren i inny zapis graficzny, natomiast BJT ma bazę/kolektor/emiter i strzałkę na emiterze.
W symbolu BJT występują trzy elektrody: baza (wejście sterujące), kolektor oraz emiter. Strzałka jest zawsze na emiterze. W zadaniach egzaminacyjnych rozpoznanie tych trzech gałęzi pomaga odróżnić BJT od innych elementów półprzewodnikowych.
Tranzystory NPN są powszechne w układach sterowania i automatyki: jako przełączniki sygnałów, elementy stopni wzmacniających, w driverach, w prostych interfejsach czujników oraz w modułach wejść/wyjść. Umiejętność czytania symboli ułatwia serwis i uruchomienie urządzeń.
Najczęściej: nieuwaga (pominięcie strzałki), interferencja pojęciowa (mieszanie NPN/PNP), oraz heurystyka skrótu (wybór pierwszego "podobnego" symbolu). Pomaga nawyk: "sprawdź strzałkę emitera, potem resztę".
W ujęciu zasady rozróżniania tak: NPN ma strzałkę emitera skierowaną na zewnątrz, PNP do środka. Różne rysunki mogą być obracane lub mieć inną orientację, ale relacja "strzałka na zewnątrz = NPN" pozostaje zachowana.
To konwencja zapisu symboli BJT: strzałka wskazuje właściwości złącza emiter–baza i umożliwia łatwe rozróżnienie typu NPN/PNP. Kolektor nie pełni tej roli rozpoznawczej w symbolu. Dzięki temu już szybkie spojrzenie na emiter pozwala zidentyfikować typ.
Najlepiej pracować na wielu schematach: zaznaczaj emiter i sprawdzaj strzałkę, porównuj z PNP i z symbolami MOSFET/JFET. Dobrym ćwiczeniem jest też przepisywanie prostych układów (np. klucz tranzystorowy) i opisywanie, gdzie jest baza, kolektor i emiter.
Najczęściej są to zadania na identyfikację elementu na schemacie, dobór właściwego symbolu do rysunku, analiza działania prostego stopnia (np. klucz, wzmacniacz), a czasem diagnoza usterki na podstawie dokumentacji. Kluczowa umiejętność: czytanie schematu i symboli.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • All About Circuits (AAC) – "BJT Transistor Symbols" (opis symboli NPN/PNP i kierunku strzałki emitera), https://www.allaboutcircuits.com/textbook/semiconductors/chpt-4/bipolar-junction-transistors-bjts/ (dostęp: 2026-03-01)
  • Electronics-Tutorials – "Transistor Symbols" (porównanie NPN i PNP oraz znaczenie strzałki), https://www.electronics-tutorials.ws/transistor/tran_2.html (dostęp: 2026-03-01)
  • Wikipedia (EN) – "Bipolar junction transistor" (sekcja o symbolach i strzałce emitera), https://en.wikipedia.org/wiki/Bipolar_junction_transistor (dostęp: 2026-03-01)

Materiały:

  • Podręcznik podstaw elektroniki: rozdział o tranzystorach bipolarnych
  • Tablice/słowniki symboli elementów elektronicznych do schematów
  • Zestawy ćwiczeń: rozpoznawanie symboli NPN/PNP na schematach
