KWALIFIKACJA ELM4 - STYCZEŃ 2024

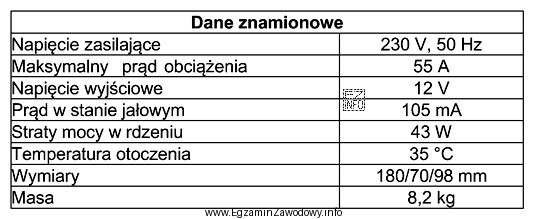

W pytaniu trzeba rozpoznać, jakiego urządzenia dotyczą wartości z tabeli danych znamionowych. Dla transformatora charakterystyczne jest, że specyfikacja odnosi się do dwóch stron układu: uzwojenia pierwotnego i wtórnego. W praktyce spotyka się więc pola typu: napięcie wejściowe (pierwotne), napięcie wyjściowe (wtórne), moc znamionowa (często w VA), prąd znamionowy oraz częstotliwość.

Dlaczego pozostałe odpowiedzi nie pasują?

• "Dławika." Dławik opisuje się głównie przez indukcyjność (H), dopuszczalny prąd, ewentualnie rezystancję uzwojenia i częstotliwość pracy. Nie jest typowe podawanie dwóch napięć analogicznie jak dla transformatora, bo dławik nie służy do zmiany poziomu napięcia między uzwojeniami.
• "Silnika elektrycznego." Tabliczka silnika zwykle zawiera m.in. moc w kW, prędkość obrotową (obr/min), cosφ, sprawność, sposób połączenia uzwojeń (Y/Δ), napięcie i prąd dla danego układu oraz klasę ochrony. Brak kluczowych danych maszynowych (np. prędkości) przy jednoczesnym występowaniu pary napięć po stronach wejścia/wyjścia wskazuje raczej na transformator.
• "Regulatora temperatury." Regulator temperatury opisuje się parametrami sterowania i pomiaru: typ czujnika, zakres nastawy, dokładność, rodzaj wyjścia (przekaźnik/SSR), zasilanie urządzenia, ewentualnie obciążalność styków. Nie jest typowe podawanie mocy znamionowej w VA oraz relacji pierwotne–wtórne jak w transformatorze.

Wskazówka egzaminacyjna: jeżeli w tabeli widzisz układ "napięcie 1 / napięcie 2" oraz moc znamionową, myśl o transformatorze. Jeżeli widzisz prędkość i cosφ – myśl o silniku. Jeżeli widzisz indukcyjność – myśl o dławiku. Jeżeli widzisz typ czujnika i wyjście sterujące – myśl o regulatorze.
