Gwint trapezowy (oznaczany jako Tr) ma zarys trapezowy, czyli boki gwintu nie tworzą ostrego "V" jak w typowym gwincie metrycznym, tylko charakterystyczny trapez. Z tego powodu przy toczeniu takiego gwintu nie wystarczy "dowolna" płytka do gwintów: potrzebna jest płytka, której profil ostrza został zaprojektowany właśnie do gwintów trapezowych.
Dlaczego ta odpowiedź jest poprawna?
Poprawna jest ta płytka wieloostrzowa, która jest przeznaczona do nacinania gwintów trapezowych (Tr) – rozpoznasz ją po tym, że jej kształt/oznaczenie odpowiada zarysowi trapezowemu. Taka płytka odwzorowuje wymagany profil boków gwintu i pozwala uzyskać właściwą geometrię w jednym narzędziu (bez "kombinowania" parametrami, które nie zmienią profilu ostrza).
- Kluczowa zasada: profil płytki musi odpowiadać profilowi gwintu.
- Skutek praktyczny: dobra płytka = poprawny kształt gwintu, mniejsze ryzyko braków wymiarowych i problemów z pasowaniem.
Dlaczego pozostałe odpowiedzi są niepoprawne?
Pozostałe warianty dotyczą płytek o innym profilu (np. do gwintu metrycznego/trójkątnego lub do innych kształtów gwintów). Nawet jeśli takim narzędziem da się "wyciąć coś, co przypomina gwint", to zarys nie będzie zgodny z trapezowym: pojawią się błędy kątów boków, kształtu dna i wierzchołka, a w konsekwencji problemy z nakrętką współpracującą lub z przenoszeniem obciążenia.

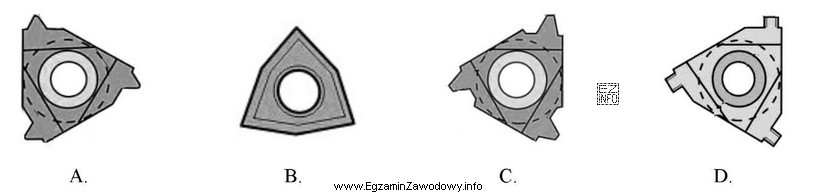

Wskazówka egzaminacyjna: jeżeli w odpowiedziach pokazano rysunki płytek, zawsze najpierw porównaj je z rysunkiem zarysu gwintu z dokumentacji. Jeśli są tylko oznaczenia, szukaj tych odnoszących się do gwintu trapezowego (Tr) – to zwykle najszybsza droga do poprawnej decyzji.
