W testerach okablowania dla skrętki podstawową funkcją jest sprawdzenie mapy połączeń (wiremap), czyli tego, czy każdy pin z jednej strony kabla jest połączony z właściwym pinem po drugiej stronie oraz czy przewody nie mają usterek elektrycznych.

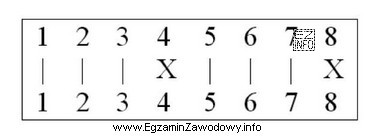

Odpowiedź "Rozwarcie" jest poprawna, gdy wskazanie testera oznacza brak ciągłości dla danej żyły/pinu. W praktyce jest to sytuacja, w której przewód jest przerwany, źle dociśnięty w złączu, nie został poprawnie zarobiony albo nastąpiło mechaniczne uszkodzenie kabla. Na wyświetlaczu tester zwykle pokaże, że dany tor "nie dochodzi" (brak połączenia), co odpowiada przerwie obwodu.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?
- "Zwarcie" dotyczy połączenia elektrycznego między dwiema żyłami (lub żyłą a ekranem), czyli sytuacji przeciwnej do rozwarcia. Tester nie pokazuje wtedy "braku", tylko wykrywa niepożądane połączenie między torami.
- "Pary odwrócone" oznaczają, że w obrębie pary (np. jednej pary skrętki) żyły zostały zamienione miejscami. Zwykle nadal istnieje ciągłość, ale jest niezgodność przypisania pinów.
- "Pary skrzyżowane" oznaczają pomylenie żył między parami (żyły z różnych par trafiają na niewłaściwe piny). To również jest błąd mapy połączeń, ale nie jest to przerwa w obwodzie.
Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy tester pokazuje brak połączenia (typowe dla rozwarcia), czy nieprawidłowe przypisanie pinów (błędy par), czy połączenie niepożądane (zwarcie). To pozwala szybko odsiać odpowiedzi bez zgadywania.
