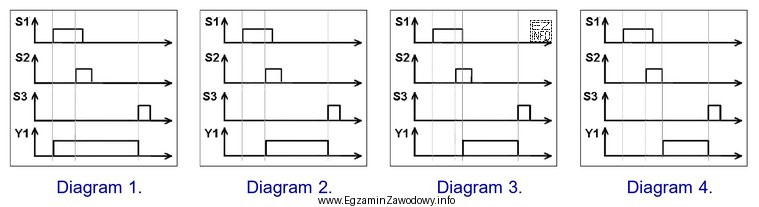

Aby wskazać właściwy diagram czasowy, trzeba przełożyć opis słowny na zależności logiczno-czasowe między sygnałami wejściowymi (S1, S2, S3) a wyjściem (cewka elektrozaworu Y1).
Warunek załączenia: "jednoczesne naciśnięcie S1 i S2" oznacza, że samo pojawienie się stanu "1" na S1 lub tylko na S2 nie wystarcza. Y1 może przejść w stan aktywny dopiero w przedziale czasu, w którym oba sygnały są w stanie "1" równocześnie (logiczne AND). Na diagramie powinno to być widoczne jako brak załączenia Y1, gdy tylko jeden z przycisków jest wciśnięty, oraz możliwość załączenia dopiero po nałożeniu się stanów wysokich S1 i S2.
Warunek wyłączenia: "naciśnięcie S3 powoduje wyłączenie" oznacza, że w chwili aktywacji S3 wyjście Y1 ma zostać zdezaktywowane. W poprawnym diagramie przebieg Y1 powinien więc opaść do "0" w reakcji na S3 (typowo od zbocza narastającego S3 lub w czasie jego trwania – zależnie od konwencji zadania), nawet jeśli wcześniej spełniono warunek AND dla S1 i S2.
Dlaczego pozostałe diagramy są błędne (typowe niezgodności):
- Diagramy sugerujące załączenie Y1 po wciśnięciu tylko jednego z przycisków (zachowanie OR) nie spełniają wymogu jednoczesności S1 i S2.
- Diagramy, w których Y1 nie reaguje na S3 (brak wyłączenia albo wyłączenie w innym momencie niż naciśnięcie S3), są sprzeczne z warunkiem STOP/RESET.
- Diagramy, w których Y1 załącza się przed nałożeniem się stanów wysokich S1 i S2, pokazują błędną zależność czasową (pomieszanie kolejności zdarzeń).
Strategia egzaminacyjna: najpierw na diagramach znajdź fragment, gdzie S1=1 i S2=1 jednocześnie, i sprawdź, czy dopiero wtedy Y1 przechodzi w "1". Następnie odszukaj impuls/stan wysoki S3 i sprawdź, czy w jego następstwie Y1 przechodzi w "0". Dopiero diagram spełniający oba warunki jest właściwy.
