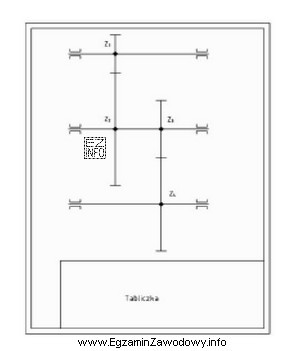

Schemat kinematyczny służy do pokazania, jak działa mechanizm od strony ruchu: jakie są człony (elementy) oraz jakie więzy/połączenia między nimi występują (np. połączenia obrotowe lub przesuwne). Zwykle jest uproszczony: nie odwzorowuje wiernie kształtów detali, tylko relacje kinematyczne, osie, punkty połączeń i kierunki ruchu. Dlatego, jeśli na rysunku widać przede wszystkim uproszczone elementy i ich powiązania ruchowe, właściwą identyfikacją jest "schemat kinematyczny".
Odpowiedź "rysunek wykonawczy" jest błędna, ponieważ rysunek wykonawczy ma dostarczać danych do wytworzenia pojedynczej części: typowo zawiera kompletny zestaw wymiarów, tolerancji, chropowatości, materiał, obróbki oraz inne wymagania technologiczne. Jeśli rysunek nie pełni funkcji "do wykonania", tylko pokazuje działanie mechanizmu, nie jest to rysunek wykonawczy.
Odpowiedź "rysunek złożeniowy" także nie pasuje, bo rysunek złożeniowy koncentruje się na złożeniu (montażu): przedstawia realne części w zespole, ich wzajemne położenie oraz często zestawienie części i oznaczenia elementów. Może mieć mniej wymiarów niż wykonawczy, ale nadal pokazuje konstrukcję zespołu, a nie abstrakcyjne więzy kinematyczne.
Odpowiedź "schemat pneumatyczny" jest niepoprawna, gdyż schematy pneumatyczne opisują przepływ sprężonego powietrza i elementy sterowania (np. zawory, siłowniki, przygotowanie powietrza) za pomocą ustalonych symboli. Jeżeli rysunek dotyczy mechanizmu (ruchu elementów) bez charakterystycznych oznaczeń pneumatyki, nie należy go klasyfikować jako schematu pneumatycznego.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy rysunek ma cechy "do wykonania" (wymiary i wymagania), "do montażu" (części w zespole), "do analizy ruchu" (więzy/połączenia kinematyczne) czy "do mediów i sterowania" (symbole pneumatyczne). To szybko eliminuje mylące opcje.
