KWALIFIKACJA ELM5 - CZERWIEC 2017



PYTANIE NR 32.

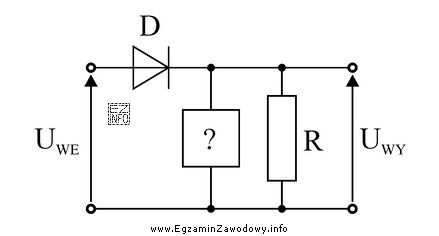

Który element elektroniczny należy umieścić w przedstawionym układzie, aby otrzymać działający układ detektora obwiedniowego?
Który element elektroniczny należy umieścić w przedstawionym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie detektora obwiedniowego dioda służy do prostowania sygnału wejściowego, a kondensator jest używany do wygładzania napięcia wyprostowanego, co pozwala na utrzymanie jego wartości między szczytami. Rezystor zapewnia rozładowanie kondensatora. Na przedstawionym schemacie brakuje elementu, który by wygładzał napięcie, czyli kondensatora.
