KWALIFIKACJA ELE2 - STYCZEŃ 2019 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

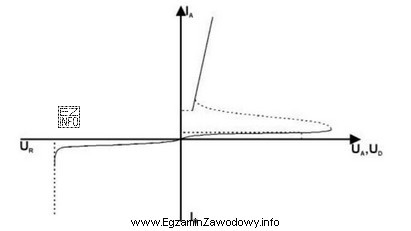

Charakterystyka prądowo-napięciowa przedstawiona na rysunku wskazuje na element, który przewodzi prąd tylko w jednym kierunku po przekroczeniu pewnego napięcia (napięcie włączenia Ur), co jest typowe dla tyrystora. Tyrystor pozostaje w stanie przewodzenia, dopóki prąd przepływający przez niego nie spadnie poniżej pewnego minimalnego poziomu (prąd utrzymania). Pozostałe elementy mają inne charakterystyki: triak przewodzi w obu kierunkach, dioda Zenera ma charakterystykę zaporową w odwrotnym kierunku, a dioda prostownicza przewodzi prąd w jednym kierunku bez wyraźnego napięcia włączenia.
