KWALIFIKACJA ELM5 - CZERWIEC 2023



PYTANIE NR 21.
Który element instalacji CCTV przedstawiony na ilustracji zapewnia bezpośrednie zasilanie kamer IP1 i IP2?

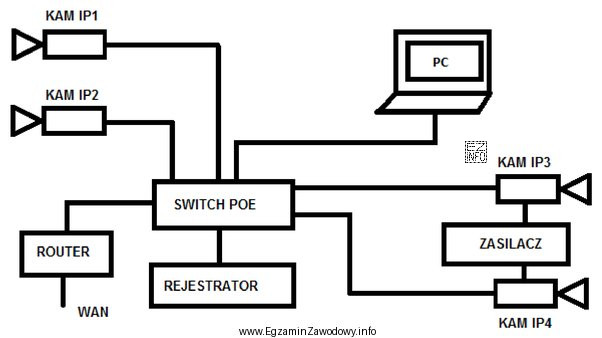

Ilustracja przedstawia schemat instalacji systemu CCTV, który jest związany z kwalifikacją zawodową TECHNIK ELEKTRONIK -
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Switch PoE dostarcza zasilanie bezpośrednio do kamer IP po przewodzie Ethernet (PoE), jednocześnie zapewniając transmisję danych. Rejestrator służy głównie do zapisu i podglądu, router WAN do łączenia sieci, a zasilacz zwykle zasila urządzenia pośrednie lub kamery tylko wtedy, gdy nie używa się PoE.

Pełne wyjaśnienie:

W instalacjach CCTV IP kamery są urządzeniami sieciowymi, które do pracy potrzebują transmisji danych oraz zasilania. Elementem, który może zapewnić oba te wymagania jednym przewodem skrętki, jest switch PoE. PoE (Power over Ethernet) polega na tym, że na portach switcha PoE pojawia się napięcie zasilające zgodne ze standardem PoE, a kamera otrzymuje energię elektryczną bezpośrednio tym samym kablem, którym przesyłany jest obraz i sterowanie.

Dlaczego pozostałe odpowiedzi nie pasują do sformułowania "zapewnia bezpośrednie zasilanie kamer IP1 i IP2"?

  • "Rejestrator" (NVR) odpowiada przede wszystkim za odbiór strumieni wideo z kamer, zapis na nośniku, odtwarzanie i zarządzanie nagraniami. Może być centralnym elementem systemu, ale sam z siebie nie musi zasilać kamer. W typowej topologii to nie rejestrator dostarcza PoE do kamer.
  • "Zasilacz" jest źródłem energii, ale w systemach z PoE zwykle zasila on switch PoE (albo jest wbudowany w switch). Wtedy nie zasila kamer bezpośrednio, tylko pośrednio przez switch. Bez dodatkowych informacji nie można zakładać, że kamery są zasilane osobnymi przewodami z zasilacza.
  • "Router WAN" odpowiada za routowanie między siecią lokalną a siecią zewnętrzną (np. Internetem), NAT, firewall itp. Router nie jest elementem typowo przeznaczonym do zasilania urządzeń końcowych PoE, więc nie spełnia warunku "bezpośrednie zasilanie kamer".

W praktyce egzaminacyjnej warto zapamiętać: jeśli kamera IP ma jeden przewód Ethernet i nie ma osobnego zasilania 12 V/24 V, to najczęściej jest zasilana z portu PoE switcha (lub z injektora PoE). Pytanie wskazuje na dwie kamery (IP1 i IP2), co dodatkowo pasuje do scenariusza wielu portów PoE w switchu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest switch PoE w instalacji CCTV?
Switch PoE to przełącznik sieciowy, który poza przesyłaniem danych potrafi podawać zasilanie na port Ethernet. Dzięki temu kamera IP może działać na jednym kablu: transmisja obrazu i zasilanie są realizowane równocześnie, bez osobnego zasilacza przy kamerze.
Jak działa zasilanie PoE dla kamer IP?
PoE polega na dostarczaniu energii elektrycznej przewodem Ethernet z urządzenia zasilającego (np. switch PoE) do urządzenia końcowego (kamera IP). Kamera negocjuje parametry zasilania, a następnie pobiera moc potrzebną do pracy, jednocześnie wysyłając strumień wideo.
Dlaczego rejestrator NVR zwykle nie zasila kamer IP bezpośrednio?
NVR jest przeznaczony głównie do odbioru i zapisu obrazu z kamer, a nie do dystrybucji zasilania. W typowych systemach to switch PoE lub injektor zapewnia zasilanie po skrętce. NVR może być podłączony do tej samej sieci, ale nie musi mieć funkcji PoE.
Czy router WAN może zasilać kamerę IP?
Zwykły router WAN służy do routowania ruchu między sieciami i nie jest przeznaczony do zasilania urządzeń końcowych. Wyjątkiem są specjalne urządzenia z portami PoE, ale w typowej topologii CCTV IP rolę zasilania pełni switch PoE lub osobny injektor PoE.
Jak odróżnić switch PoE od zwykłego switcha na schemacie CCTV?
Na schemacie switch PoE bywa opisany jako "PoE" lub "PoE Switch" i zwykle ma połączenia Ethernet bez dodatkowych linii zasilania do kamer. W praktyce wskazówką jest to, że kamery mają tylko skrętkę, a brak osobnych zasilaczy przy każdej kamerze sugeruje PoE.
Jakie są zalety zasilania kamer IP przez PoE?
PoE upraszcza instalację, bo do kamery prowadzi jeden kabel zamiast dwóch. Ułatwia też zasilanie awaryjne (UPS przy switchu), centralne zarządzanie zasilaniem portów oraz montaż kamer w miejscach, gdzie trudno doprowadzić osobny obwód zasilający.
Co to jest budżet mocy PoE i dlaczego jest ważny?
Budżet mocy PoE to łączna moc, jaką switch PoE może dostarczyć na wszystkie porty. Jest ważny, bo przy zbyt małym budżecie część kamer może się nie uruchomić lub będzie się restartować. W doborze trzeba zsumować zapotrzebowanie mocy wszystkich kamer.
Kiedy zamiast switcha PoE stosuje się injektor PoE?
Injektor PoE stosuje się, gdy używa się zwykłego switcha bez PoE, a trzeba zasilić pojedynczą kamerę po Ethernet. To rozwiązanie dla małych instalacji lub modernizacji. Przy wielu kamerach zwykle wygodniejszy jest switch PoE z odpowiednią liczbą portów.
Jakie objawy wskazują na brak zasilania PoE kamery IP?
Typowe objawy to brak diod LED na kamerze, brak linku na porcie switcha, brak obrazu w NVR/VMS oraz komunikaty o utracie połączenia. Diagnostycznie sprawdza się port PoE, konfigurację, budżet mocy oraz przewód (ciągłość i poprawność zakończeń).
Jak przygotować się do pytań o elementy CCTV IP na egzaminie technika elektronika?
Warto opanować funkcje urządzeń: kamera IP, switch (PoE i bez PoE), router, NVR, zasilacz/UPS oraz okablowanie. Ćwicz czytanie prostych schematów połączeń i kojarzenie, które elementy przenoszą dane, które zasilają, a które rejestrują obraz.
