KWALIFIKACJA BUD9 - STYCZEŃ 2021 (test 2)



PYTANIE NR 5.

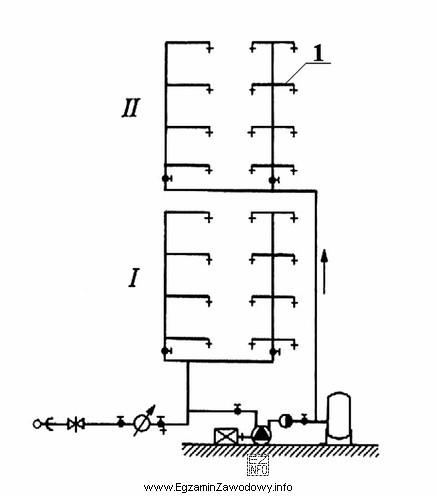

Który element instalacji wodociągowej oznaczono na rysunku cyfrą 1?
Ilustracja przedstawia schemat instalacji wodociągowej, prawdopodobnie używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odgałęzienie to fragment instalacji odchodzący od przewodu głównego i zasilający dodatkowy odcinek lub punkt czerpalny.
"Przyłącze" dotyczy doprowadzenia wody z sieci do budynku, a "pion" i "poziom" opisują układ przewodów (pionowy/poziomy), nie samo rozgałęzienie.

Pełne wyjaśnienie:

W instalacji wodociągowej odgałęzienie oznacza część układu, która odchodzi od przewodu głównego i prowadzi wodę do dodatknej gałęzi instalacji (np. do innej strefy, kolejnych punktów poboru, dodatknego pionu lub odcinka rozdzielczego). Na schematach odgałęzienie bywa pokazane jako odejście od rury głównej, często realizowane kształtką typu trójnik, ale w pytaniu rozstrzygające jest znaczenie funkcjonalne: to "gałąź" instalacji.

  • Odpowiedź "Odgałęzienie" jest właściwa, gdy wskazany element nie stanowi głównego przewodu ani doprowadzenia zewnętrznego, tylko jest odejściem do kolejnego fragmentu instalacji.
  • Odpowiedź "Przyłącze" jest błędna, ponieważ przyłącze odnosi się do odcinka łączącego sieć wodociągową (zewnętrzną) z instalacją w budynku. To pojęcie opisuje sposób zasilenia obiektu, a nie typowe rozgałęzienie wewnątrz układu.
  • Odpowiedź "Poziom" jest błędna, bo poziom to przewód prowadzony w poziomie (najczęściej rozprowadzający wodę na kondygnacji). Kierunek na rysunku nie przesądza o tym, że element jest "poziomem"; liczy się rola w strukturze instalacji.
  • Odpowiedź "Pion" jest błędna, ponieważ pion to przewód prowadzony pionowo, zwykle rozprowadzający wodę między kondygnacjami. Sam fakt, że fragment jest narysowany pionowo, nie oznacza jeszcze, że jest pionem instalacyjnym; pion to element "głównej komunikacji" między poziomami, a odgałęzienie jest odejściem od przewodu.

Wskazówka egzaminacyjna: gdy widzisz element opisany liczbą na schemacie, najpierw ustal jego funkcję (czy zasila budynek, czy rozdziela na gałęzie, czy prowadzi między kondygnacjami), a dopiero potem dobieraj nazwę. To ogranicza pomyłki wynikające z patrzenia wyłącznie na kierunek kreski.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odgałęzienie w instalacji wodociągowej?
Odgałęzienie to część instalacji, która odchodzi od przewodu głównego i zasila dodatkowy odcinek lub grupę punktów poboru. W praktyce jest to "gałąź" rozdziału wody, często wykonywana z użyciem kształtek (np. trójników) i prowadząca do kolejnych fragmentów instalacji.
Jaka jest różnica między odgałęzieniem a przyłączem wodociągowym?
Przyłącze dotyczy doprowadzenia wody z sieci zewnętrznej do budynku (zasilenie obiektu). Odgałęzienie jest zwykle elementem rozdziału w obrębie instalacji (lub sieci), czyli odejściem od przewodu głównego do kolejnej gałęzi. Różnica wynika z funkcji i miejsca w układzie.
Jak rozpoznać pion na schemacie instalacji wodociągowej?
Pion to przewód prowadzony między kondygnacjami, którego zadaniem jest rozprowadzenie wody w kierunku pionowym. Na schemacie szukaj elementu łączącego poziomy instalacji (np. rozprowadzenia na piętrach). Nie opieraj się tylko na tym, że linia jest pionowa – liczy się rola przewodu w całym układzie.
Jak rozpoznać poziom w instalacji wodociągowej?
Poziom to przewód prowadzony zasadniczo w poziomie, często rozdzielający wodę na danej kondygnacji. Na rysunku zwykle łączy pion z podejściami do punktów poboru. Częsty błąd to utożsamienie każdego poziomego odcinka z "poziomem" bez sprawdzenia, czy jest to główny przewód rozdzielczy.
Dlaczego w pytaniach z rysunkiem łatwo pomylić odgałęzienie z pionem lub poziomem?
Bo pion/poziom kojarzą się z kierunkiem kreski na schemacie, a odgałęzienie z funkcją rozdziału. Jeśli uczeń patrzy tylko na geometrię rysunku, może zignorować sens instalacyjny. Najpierw oceń, czy element jest "głównym przewodem", czy odejściem do gałęzi – dopiero potem nazwij go.
Czy odgałęzienie zawsze wykonuje się trójnikiem?
Najczęściej odgałęzienie realizuje się poprzez kształtkę rozgałęziającą (np. trójnik) lub wpięcie do przewodu głównego odpowiednim elementem. Jednak samo pojęcie "odgałęzienie" opisuje przede wszystkim funkcję i układ przewodu (odejście), a nie jedną konkretną technologię wykonania.
Jakie elementy instalacji wodociągowej najczęściej są oznaczane cyframi na schematach?
Cyframi na schematach często oznacza się elementy wymagające identyfikacji: fragmenty przewodów (np. pion, poziom, odgałęzienie), armaturę (zawory), urządzenia (wodomierz) lub punkty wpięcia. Zawsze czytaj legendę rysunku, jeśli jest dostępna, bo zasady oznaczeń mogą różnić się między opracowaniami.
Kiedy w praktyce monter musi poprawnie zidentyfikować odgałęzienie?
Podczas montażu i modernizacji instalacji: gdy trzeba dodać nowy punkt poboru, zasilić dodatkne pomieszczenie, wykonać obejście lub rozdział na strefy. Błędna identyfikacja może skutkować wpięciem w niewłaściwy przewód, spadkiem ciśnienia w gałęzi albo problemami z odpowietrzeniem i eksploatacją.
Jakie błędy najczęściej popełnia się w zadaniach o pionach i poziomach?
Najczęstsze błędy to: wybór odpowiedzi na podstawie samej orientacji odcinka na kartce, ignorowanie połączeń z kondygnacjami, oraz mylenie "podejścia" do punktu poboru z poziomem rozdzielczym. Pomaga metoda: prześledź przepływ wody od zasilenia do odbiornika i nazwij element według funkcji.
Jak przygotować się do pytań z czytania schematów instalacji wodociągowej na egzaminie?
Ćwicz na wielu prostych schematach: rozpoznawaj pion, poziom, odgałęzienie i przyłącze, a potem sprawdzaj odpowiedzi z opisem/legendą. Ucz się definicji funkcjonalnych (co element robi w układzie), nie tylko wyglądu kreski. Warto też przeanalizować typowe błędy: "kierunek = nazwa".
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Odgałęzienie to fragment instalacji odchodzący od przewodu głównego i zasilający dodatkowy odcinek lub punkt czerpalny."

Źródła:

  • Wikipedia: "Instalacja wodociągowa" – https://pl.wikipedia.org/wiki/Instalacja_wodoci%C4%85gowa (dostęp: 2026-03-02)
  • Wikipedia: "Przyłącze" (hasło ogólne, kontekst infrastruktury) – https://pl.wikipedia.org/wiki/Przy%C5%82%C4%85cze (dostęp: 2026-03-02)
  • Wikipedia: "Instalacje sanitarne" – https://pl.wikipedia.org/wiki/Instalacje_sanitarne (dostęp: 2026-03-02)

Materiały:

  • Podręczniki i skrypty do nauki instalacji sanitarnych (działy: instalacje wodociągowe, rysunek instalacyjny)
  • Atlas/zbiór rysunków instalacji wodociągowych (schematy pionów i poziomów, przykłady rozgałęzień)
  • Ćwiczenia z czytania dokumentacji technicznej instalacji sanitarnych (zadania typu: wskaż element na schemacie)
