Na schematach elektrycznych i elektronicznych elementy są zwykle identyfikowane na dwa sposoby: symbolem graficznym (kształt znaku na rysunku) oraz oznaczeniem literowo-cyfrowym (tzw. reference designator), np. R1, C3, D5, itp. W praktyce szkolnej i przemysłowej spotyka się konwencje, w których litera wskazuje "rodzaj" elementu, a liczba jest kolejnym numerem tego typu w danym projekcie.

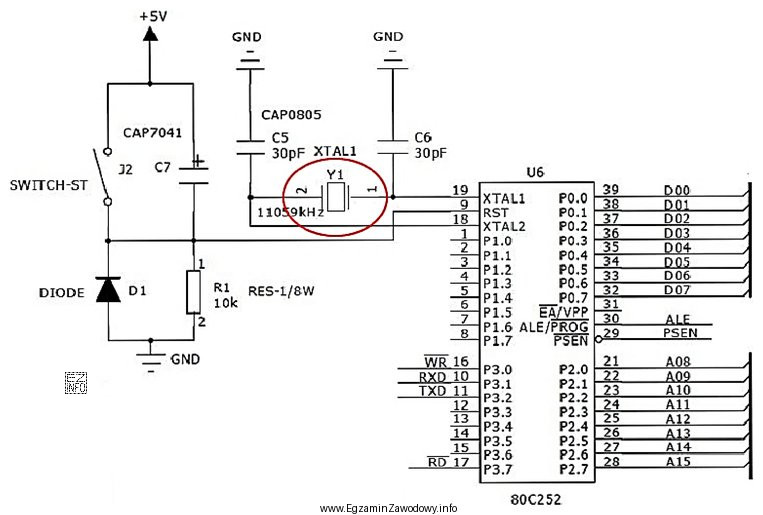

Odpowiedź "Rezonator kwarcowy." jest właściwa, ponieważ oznaczenie zaczynające się od litery "Y" jest często używane dla elementów rezonansowych/oscylatorowych (kwarc, rezonator), czyli części odpowiedzialnych za stabilną częstotliwość pracy układów, np. mikrokontrolerów. W wielu układach mechatronicznych brak pracy rezonatora powoduje, że sterownik nie startuje lub działa niestabilnie.
Pozostałe odpowiedzi nie pasują do typowego znaczenia oznaczenia ani do funkcji elementów:
- "Potencjometr." to element nastawczy (rezystor regulowany). Na schemacie ma charakterystyczny symbol rezystora z "suwakiem", a w oznaczeniach często występuje jako element rezystancyjny (spotyka się różne konwencje, ale nie jest to typowe "Y").
- "Kondensator." jest elementem biernym magazynującym ładunek i bywa oznaczany literą odpowiadającą kondensatorom. Sam kondensator może współpracować z rezonatorem w układzie oscylatora, ale nie jest elementem oznaczanym jako "Y1".
- "Sygnalizator akustyczny." (brzęczyk/buzzer) jest elementem wykonawczym i na schemacie ma symbol odpowiadający przetwornikowi akustycznemu. Jego oznaczenia zwykle odnoszą się do obciążeń/aktuatorów, a nie do elementów toru częstotliwości.
Wskazówka egzaminacyjna: jeśli pytanie odnosi się do konkretnego oznaczenia (np. "Y1"), zawsze warto równolegle spojrzeć na symbol graficzny oraz na kontekst połączeń (czy element jest przy mikrokontrolerze i kondensatorach do masy, co sugeruje oscylator). To ogranicza zgadywanie i zmniejsza ryzyko pomyłki między elementami o podobnej "prostocie" symbolu.
