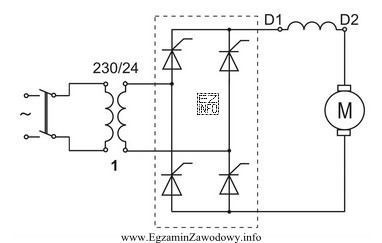

Poprawna jest odpowiedź "Transformator.", ponieważ element oznaczony cyfrą 1 ma na schemacie symbol złożony z dwóch uzwojeń ustawionych naprzeciw siebie. Taki zapis graficzny jest charakterystyczny dla transformatora (co najmniej dwa uzwojenia na wspólnym rdzeniu), a nie dla elementów jednouzwojeniowych.
Dodatkowym potwierdzeniem jest opis "230/24". W praktyce automatyki i mechatroniki oznacza on napięcie po stronie pierwotnej i wtórnej, np. transformację z 230 V AC do 24 V AC. Transformator w takich układach bywa umieszczony na wejściu toru zasilania: najpierw dopasowuje poziom napięcia oraz zapewnia separację galwaniczną, a dopiero potem napięcie może zostać wyprostowane (np. w mostku diodowym lub tyrystorowym).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Dławik." to element indukcyjny z jednym uzwojeniem, stosowany m.in. do ograniczania zmian prądu lub wygładzania tętnień. Na schemacie dławik nie jest przedstawiany jako dwa odrębne uzwojenia po przeciwnych stronach rdzenia.
- "Cewka sterująca." (np. cewka przekaźnika/stycznika) również jest zasadniczo pojedynczym uzwojeniem. W dodatku zwykle występuje wraz z symbolem elementu wykonawczego (styków), a nie jako transformacja 230/24.
- "Przekładnik napięciowy." jest transformatorem pomiarowym, ale jego zastosowanie jest pomiarowe (dla aparatury pomiarowej/ochronnej), a nie jako typowy transformator zasilający obwody sterowania. W kontekście układu zasilania napędu (transformator → prostowanie → obciążenie) właściwą identyfikacją jest transformator zasilający.
Wskazówka egzaminacyjna: gdy widzisz zapis typu U1/U2 (np. 230/24) obok symbolu dwóch uzwojeń, najczęściej chodzi o transformator, a nie o dławik ani prostownik.
