PYTANIE NR 18.
Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem?

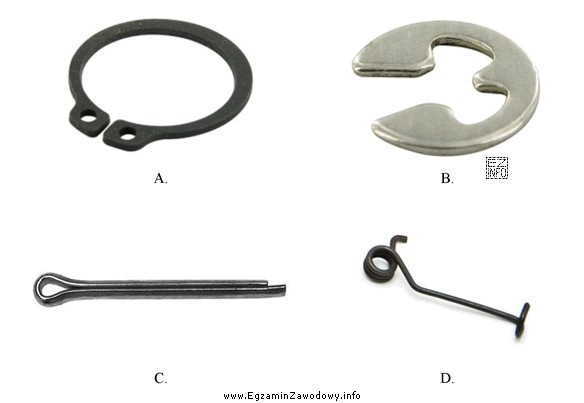

Ilustracja przedstawia cztery różne elementy mechaniczne, które mogą być używane do zabezpieczania nakrętek lub innych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawleczka przechodzi przez otwór w śrubie lub sworzniu oraz przez wycięcia nakrętki koronowej. Po rozgięciu jej końców nakrętka nie może się obrócić, więc nie odkręca się pod wpływem drgań. Stosuje się ją razem z nakrętką i podkładką.

Pełne wyjaśnienie:

Nakrętka koronowa ma nacięcia ("koronę"), które umożliwiają jej mechaniczne zablokowanie po dokręceniu. Standardowym elementem do takiego zabezpieczenia jest zawleczka.

W praktyce montażowej wygląda to tak: po ustawieniu nakrętki w odpowiednim położeniu (tak, aby nacięcia pokryły się z otworem w śrubie lub sworzniu) przewleka się zawleczkę przez otwór i przez szczelinę nakrętki. Następnie końce zawleczki rozgina się. Dzięki temu nakrętka nie ma możliwości obrotu w kierunku odkręcania, nawet gdy połączenie pracuje w drganiach lub przy zmiennych obciążeniach.

Dlaczego inne typowe elementy bywają mylone z właściwym rozwiązaniem?

  • Podkładki (w tym sprężyste) działają głównie przez zwiększenie tarcia lub kompensację ugięcia, ale nie dają tak jednoznacznej blokady współpracującej z nacięciami nakrętki koronowej.
  • Kontrnakrętka wymaga miejsca na drugi element i działa innym mechanizmem (klinowaniem/tarciem dwóch nakrętek), a nie przez blokadę przez otwór.
  • Kleje do gwintów mogą zabezpieczać przed luzowaniem, ale nie są "typowym elementem" współpracującym konstrukcyjnie z nakrętką koronową i nie zastępują fizycznej blokady w układach, gdzie wymagana jest możliwość łatwego demontażu i kontroli.

Na egzaminie warto zapamiętać prostą zasadę: jeśli pojawia się nakrętka koronowa, to najczęściej oczekiwanym zabezpieczeniem jest zawleczka przewlekana przez otwór.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest nakrętka koronowa i po co ma nacięcia?
Nakrętka koronowa to nakrętka z nacięciami na górnej krawędzi, które pozwalają na jej mechaniczne zablokowanie. Nacięcia umożliwiają przeprowadzenie elementu zabezpieczającego (najczęściej zawleczki) przez otwór w śrubie lub sworzniu, aby zapobiec samoodkręcaniu przy drganiach.
Jak działa zawleczka jako zabezpieczenie nakrętki koronowej?
Zawleczka jest przewlekana przez otwór w śrubie/sworzniu i przez jedno z nacięć nakrętki koronowej. Po rozgięciu jej końców tworzy się fizyczna blokada, która uniemożliwia obrót nakrętki. To zabezpieczenie nie opiera się tylko na tarciu, lecz na blokadzie mechanicznej.
Dlaczego nakrętka koronowa luzuje się przy drganiach bez zabezpieczenia?
Drgania i zmienne obciążenia powodują mikroruchy w połączeniu gwintowym, przez co może spadać siła docisku i rosnąć ryzyko odkręcania. Nakrętka koronowa sama w sobie nie blokuje obrotu, więc potrzebuje dodatkowego elementu (np. zawleczki), aby ograniczyć możliwość "kręcenia się" nakrętki.
Kiedy stosuje się nakrętkę koronową zamiast zwykłej nakrętki?
Stosuje się ją, gdy wymagane jest pewne i łatwe do skontrolowania zabezpieczenie przed samoodkręceniem, np. w mechanizmach narażonych na drgania lub węzłach, które muszą być okresowo demontowane. W praktyce spotyka się ją w połączeniach ze sworzniami i śrubami z otworem poprzecznym.
Jakie warunki muszą być spełnione, żeby założyć zawleczkę?
Najważniejsze są dwa warunki: śruba lub sworzeń musi mieć otwór poprzeczny, a nakrętka koronowa musi zostać ustawiona tak, by jedno z nacięć pokryło się z tym otworem. Dopiero wtedy można przewlec zawleczkę i rozgiąć jej końce, uzyskując skuteczną blokadę.
Czy podkładka sprężysta może zastąpić zawleczkę przy nakrętce koronowej?
Zwykle nie. Podkładka sprężysta zwiększa tarcie i częściowo przeciwdziała luzowaniu, ale nie zapewnia tak jednoznacznej blokady obrotu jak zawleczka. Nakrętka koronowa jest konstrukcyjnie przewidziana do współpracy z otworem i elementem przewlekanym, więc na egzaminach najczęściej oczekuje się właśnie zawleczki.
Jakie błędy najczęściej popełnia się przy zabezpieczaniu nakrętki koronowej?
Typowe błędy to: brak dopasowania nacięć do otworu (zawleczka nie przechodzi prosto), użycie zawleczki o niewłaściwym rozmiarze oraz nierozgięcie końców po montażu. Zdarza się też pomijanie zawleczki i liczenie na "mocne dokręcenie", co przy drganiach bywa nieskuteczne.
Jak rozpoznać na schemacie lub w praktyce, że potrzebna jest zawleczka?
Wskazówką jest obecność nakrętki z nacięciami (koronowej) oraz otworu w śrubie/sworzniu w pobliżu nakrętki. Jeśli węzeł ma otwór poprzeczny i element z nacięciami, to przewidywanym zabezpieczeniem jest element przewlekany, najczęściej zawleczka, która po rozgięciu blokuje obrót.
Dlaczego zawleczka jest popularna w serwisie maszyn i urządzeń?
Jest tania, szybka w montażu, łatwa do kontroli wzrokowej i pozwala na stosunkowo prosty demontaż podczas przeglądu. Daje też wyraźną blokadę mechaniczną, co jest istotne w urządzeniach mechatronicznych pracujących w drganiach. Serwisant od razu widzi, czy zabezpieczenie jest na miejscu.
Jak przygotować się do pytań o zabezpieczenia połączeń gwintowych na egzaminie?
Ucz się przez skojarzenia: nakrętka koronowa → otwór w śrubie/sworzniu → zawleczka. Dodatkowo porównuj metody zabezpieczeń (zawleczka, podkładki, kleje, nakrętki samohamowne) i zapamiętaj, na jakiej zasadzie działają. Na testach pomaga też analiza, czy potrzebna jest blokada mechaniczna czy tylko zwiększenie tarcia.
