KWALIFIKACJA ELE5 - STYCZEŃ 2023



PYTANIE NR 19.

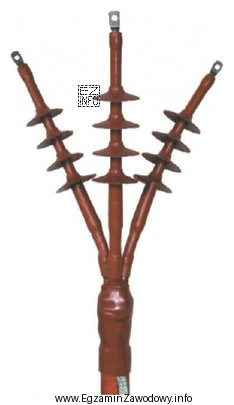

Który element osprzętu kablowego przedstawiono na ilustracji?
Ilustracja przedstawia głowicę kablową, która jest elementem osprzętu kablowego używanego w instalacjach elektrycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Głowica kablowa jest osprzętem do zakończenia kabla i przygotowania go do podłączenia do aparatu lub szyn. Mufa służy do łączenia kabli (przelotowo) albo do rozgałęzienia, a złączka to zwykle element łączenia żył/przewodów, nie zakończenie kabla.

Pełne wyjaśnienie:

Głowica kablowa to element osprzętu przeznaczony do wykonania zakończenia kabla – czyli bezpiecznego wyprowadzenia i uporządkowania żył/ekranu/izolacji tak, aby kabel można było podłączyć do urządzenia (np. rozdzielnicy, transformatora, pola liniowego). Jej rolą jest także zapewnienie odpowiedniej izolacji i ochrony końca kabla przed wpływami środowiska.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Mufa przelotowa służy do połączenia dwóch odcinków kabla "w linii" (przedłużenie trasy kablowej). Jest stosowana tam, gdzie kabel trzeba połączyć na długości, a nie zakończyć.
  • Mufa rozgałęźna umożliwia wykonanie odgałęzienia (rozgałęzienia) z linii kablowej na inny kierunek/odbiornik. To nadal osprzęt do łączenia/rozgałęziania w trasie, a nie typowe zakończenie kabla.
  • Złączka jest elementem do łączenia przewodów/żył (np. w puszkach, szafach, obudowach). W kontekście osprzętu kablowego nie zastępuje głowicy, bo nie realizuje funkcji kompleksowego zakończenia kabla (izolacja, uszczelnienie, prowadzenie żył).

Wskazówka egzaminacyjna: gdy w pytaniu porównuje się głowicę i mufy, najpierw ustal funkcję: zakończenie (głowica) czy łączenie/rozgałęzienie (mufa). To zwykle najszybsza droga do poprawnej odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest głowica kablowa i do czego służy?
Głowica kablowa to osprzęt do zakończenia kabla, czyli przygotowania jego końca do podłączenia w urządzeniu. Zapewnia właściwą izolację, uporządkowanie żył oraz ochronę końca kabla przed uszkodzeniem i wpływem środowiska.
Jaka jest różnica między głowicą kablową a mufą?
Głowica wykonuje zakończenie kabla (koniec trasy). Mufa służy do połączenia kabli na długości trasy: przelotowo (dwa odcinki) albo rozgałęźnie (odgałęzienie). Najprościej: głowica = koniec, mufa = łączenie.
Co to jest mufa przelotowa w sieci kablowej?
Mufa przelotowa to osprzęt do połączenia dwóch odcinków kabla w jednej linii (przedłużenie lub naprawa trasy). Jej zadaniem jest odtworzenie ciągłości żył i izolacji oraz zabezpieczenie miejsca łączenia przed wilgocią i uszkodzeniem.
Co to jest mufa rozgałęźna i kiedy się ją stosuje?
Mufa rozgałęźna pozwala wykonać odgałęzienie z kabla głównego na dodatkowy kierunek lub odbiornik. Stosuje się ją, gdy nie ma możliwości wykonania rozgałęzienia w złączu/rozdzielnicy i trzeba je zrealizować w trasie kablowej.
Czy złączka może zastąpić głowicę kablową?
Zwykle nie. Złączka służy do łączenia żył/przewodów, ale nie zapewnia funkcji pełnego zakończenia kabla (izolacji końca, prowadzenia żył, uszczelnienia). Głowica jest elementem "zakończeniowym" i jest dobierana do typu kabla oraz sposobu podłączenia.
Jakie cechy na zdjęciu pomagają rozpoznać głowicę kablową?
Najczęściej widać, że element jest przeznaczony na koniec kabla: wyprowadzenia żył/końcówki, ukształtowanie izolacji i osłony na końcu oraz brak drugiego wlotu kabla (jak w mufie). Patrz na to, czy osprzęt "zamyka" kabel i wyprowadza żyły.
Dlaczego na egzaminie myli się mufę przelotową z rozgałęźną?
Obie są mufami i mogą wyglądać podobnie, co uruchamia myślenie "to na pewno mufa". Różnica wynika z funkcji: przelotowa ma dwa kierunki, a rozgałęźna ma dodatkowe odgałęzienie. Warto szukać na ilustracji liczby wejść/wyjść kabla.
Jak dobiera się osprzęt kablowy do typu kabla?
Dobór opiera się na parametrach kabla (budowa, liczba żył, przekrój, rodzaj izolacji i powłoki, ekran) oraz warunkach pracy (środowisko, sposób ułożenia, miejsce montażu). W praktyce korzysta się z dokumentacji technicznej i zaleceń producenta osprzętu.
Jakie błędy montażowe najczęściej dotyczą głowic i muf?
Częste są błędy wynikające z rutyny: niedokładne przygotowanie izolacji, zabrudzenie powierzchni przed montażem, pomylenie kolejności elementów, niewłaściwe uszczelnienie oraz brak kontroli połączeń żył. Warto ćwiczyć sekwencję czynności i pracować zgodnie z instrukcją.
Jak przygotować się do pytań o rozpoznawanie osprzętu kablowego?
Najlepiej uczyć się "po funkcji": zakończenia (głowice), połączenia (mufy przelotowe), odgałęzienia (mufy rozgałęźne) oraz łączenie żył (złączki). Pomaga przegląd zdjęć/katalogów i porównywanie, gdzie element ma wloty kabla i co wyprowadza na zewnątrz.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Głowica kablowa jest osprzętem do zakończenia kabla i przygotowania go do podłączenia do aparatu lub szyn."

Materiały:

  • Materiały dydaktyczne z pracowni instalacji i sieci elektrycznych dotyczące osprzętu kablowego
  • Katalogi producentów osprzętu kablowego (sekcje: głowice, mufy, złączki) jako materiał poglądowy
  • Instrukcje montażu osprzętu kablowego używanego w szkole/pracowni (jeśli dostępne)
