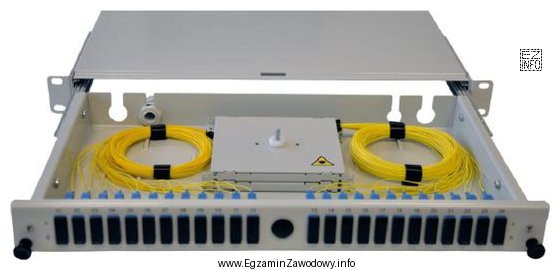

Na rysunku rozpoznajemy przełącznicę światłowodową (ODF) w wykonaniu szufladowym do montażu w standardzie rack 19". O tym świadczą typowe elementy konstrukcyjne widoczne w tego typu urządzeniach:
- metalowa obudowa rack 19" (często wysuwana na prowadnicach),
- kaseta spawów (tacka), w której organizuje się miejsca spawów włókien z pigtailami,
- zapas/organizacja pigtaili ułożonych w zwojach po bokach,
- panel przedni z adapterami (porty optyczne), na których realizuje się krosowanie połączeń przy użyciu kabli krosowych.
Odpowiedź "Przełącznica." jest poprawna, bo opisany zestaw elementów oznacza nie sam front z portami, lecz kompletne urządzenie do zakończeń, spawów i komutacji w szafie telekomunikacyjnej.
Odpowiedź "Patchcord." jest niepoprawna, ponieważ patchcord to pojedynczy kabel krosowy (przewód z wtykami/złączami na końcach). Na rysunku widoczna jest obudowa i elementy organizacji włókien, a nie sam przewód.
Odpowiedź "Mufa." jest niepoprawna, bo mufa światłowodowa jest zwykle hermetyczną osłoną przeznaczoną do spawów w warunkach zewnętrznych (studnie, kanalizacja, słupy). Nie jest to urządzenie w standardzie rack 19" z panelem portów.
Odpowiedź "Patchpanel." bywa używana dla panelu krosowego lub samego panelu czołowego z adapterami. Jednak na rysunku widać dodatkowo kasetę spawów i organizację pigtaili w obudowie, czyli cechy przełącznicy, a nie samego panelu.
W praktyce instalacyjnej przełącznica jest punktem, w którym technik spawa włókna z pigtailami w kasecie, a użytkownik/serwisant wykonuje później krosowanie na portach za pomocą kabli krosowych bez naruszania spawów.
