KWALIFIKACJA DRM7 - STYCZEŃ 2016



PYTANIE NR 35.

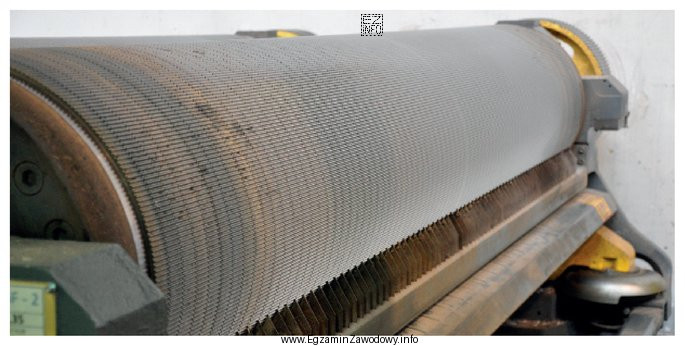

Który element tekturnicy wpływający na profil fali został przedstawiony na zdjęciu?
Ilustracja przedstawia górny walec ryflowany, który jest kluczowym elementem tekturnicy, wpływającym na profil fali w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Profil fali tektury jest kształtowany w zespole falującym przez walce ryflowane. Na zdjęciu rozpoznano górny walec ryflowany, który współpracuje z dolnym walcem i bezpośrednio wpływa na geometrię fali. Zespół noży i przekrawacz służą do cięcia, a nie do formowania profilu.

Pełne wyjaśnienie:

Profil fali (geometria ukształtowania warstwy pofalowanej) powstaje w zespole falującym tekturnicy. Kluczowymi elementami tego zespołu są walce ryflowane (z charakterystycznymi rowkami/ryflami), które mechanicznie nadają papierowi kształt fali. Dlatego elementem wpływającym na profil fali jest górny walec ryflowany, rozpoznany na zdjęciu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Dolny walec ryflowany – również pracuje w parze i ma związek z formowaniem fali, ale pytanie dotyczy elementu pokazanego na fotografii. Jeśli na zdjęciu widać walec górny (np. jego położenie w zespole, sposób zabudowy, osłony/układ), to wskazanie dolnego walca jest błędem rozpoznania.
  • Zespół noży wzdłużnych – odpowiada za rozcinanie wstęgi/arkusza wzdłuż kierunku ruchu, czyli za formatowanie szerokości, a nie za kształtowanie profilu fali.
  • Przekrawacz poprzeczny – służy do cięcia poprzecznego na arkusze o zadanej długości. Jest elementem obróbki końcowej, nie elementem formującym falę.

W praktyce egzaminacyjnej warto zapamiętać prostą zasadę: profil fali tworzą walce ryflowane, a noże i przekrawacze odpowiadają za cięcie i formatowanie. Jeśli pytanie jest o "profil fali", najpierw szukaj na zdjęciu walców z ryflowaniem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest profil fali w tekturze falistej?
Profil fali to kształt i geometria pofalowanej warstwy papieru (wysokość, skok, regularność), która decyduje m.in. o sztywności i wytrzymałości tektury. W praktyce jest on efektem formowania papieru w zespole falującym tekturnicy.
Jaką rolę pełnią walce ryflowane w tekturnicy?
Walce ryflowane nadają papierowi kształt fali dzięki rowkom (ryflom) na powierzchni roboczej. To one bezpośrednio formują warstwę pofalowaną, dlatego ich stan, czystość i ustawienie wpływają na jakość i stabilność profilu fali.
Jak odróżnić górny walec ryflowany od dolnego na zdjęciu?
Najczęściej rozróżnia się je po położeniu w zespole falującym oraz po elementach zabudowy (łożyskowanie, osłony, prowadzenie wstęgi). W zadaniach egzaminacyjnych kluczowe jest porównanie układu z typowym schematem sekcji falowania poznanym na zajęciach.
Dlaczego zespół noży wzdłużnych nie kształtuje profilu fali?
Noże wzdłużne służą do rozcinania wstęgi tektury na pasy o odpowiedniej szerokości. Wykonują operację cięcia, a nie formowania. Profil fali powstaje wcześniej, w zespole walców ryflowanych, zanim materiał trafi do sekcji cięcia.
Do czego służy przekrawacz poprzeczny w linii do tektury?
Przekrawacz poprzeczny tnie wstęgę tektury na arkusze o zadanej długości (format). Jest to element wykańczający i logistyczny (przygotowanie stosów/arkuszy), a nie część odpowiedzialna za tworzenie geometrii fali.
Jakie usterki walców ryflowanych mogą pogorszyć jakość fali?
Do typowych problemów należą zabrudzenia, zużycie lub uszkodzenie ryfli, niewłaściwy docisk oraz rozregulowanie współpracy walców. Skutkiem mogą być spłaszczona fala, nieregularność, zgniecenia lub lokalne deformacje widoczne w gotowej tekturze.
Jakie są najczęstsze błędy na egzaminie przy rozpoznawaniu elementów tekturnicy?
Najczęściej myli się elementy o podobnym wyglądzie (górny/dolny walec) oraz przypisuje się "wpływ na profil fali" elementom cięcia, bo są łatwo rozpoznawalne. Pomaga świadome powiązanie funkcji: formowanie = walce, formatowanie = noże/przekrawacze.
Jak przygotować się do zadań ze zdjęciami maszyn papierniczych?
Warto uczyć się przez porównywanie zdjęć z prostymi schematami: nazwa elementu + funkcja + miejsce w linii. Dobrą metodą jest tworzenie fiszek: "element – do czego służy – po czym go rozpoznać". To zmniejsza ryzyko zgadywania po nazwie.
Czy oba walce ryflowane wpływają na profil fali?
Tak, w praktyce profil fali jest wynikiem współpracy pary walców ryflowanych. W zadaniu testowym decydujące jest jednak to, który element został pokazany na fotografii i jak jest nazwany w odpowiedziach. Trzeba więc połączyć funkcję z rozpoznaniem obrazu.
Jakie elementy tekturnicy odpowiadają za formatowanie arkuszy, a nie za falę?
Za formatowanie odpowiadają głównie zespoły cięcia: noże wzdłużne (podział na szerokość) oraz przekrawacz poprzeczny (podział na długość). Te elementy wpływają na wymiary arkusza, ale nie tworzą profilu fali, który powstaje w sekcji falowania.
info

Statystycznie 53% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Profil fali tektury jest kształtowany w zespole falującym przez walce ryflowane."

Materiały:

  • Materiały dydaktyczne z technologii tektury falistej (budowa i praca tekturnicy)
  • Instrukcje stanowiskowe i DTR (dokumentacja techniczno-ruchowa) tekturnicy używanej w pracowni/zakładzie
  • Atlasy/rysunki poglądowe zespołów tekturnicy i elementów sekcji fali
