W transformatorze energetycznym olejowym olej izolacyjny podczas pracy nagrzewa się i zwiększa swoją objętość. Aby nie doprowadzić do nadmiernego wzrostu ciśnienia w kadzi oraz umożliwić bezpieczne "przyjęcie" nadmiaru oleju, stosuje się konserwator oleju (zbiornik wyrównawczy). Konstrukcyjnie jest to zazwyczaj poziomy, cylindryczny zbiornik zamontowany powyżej kadzi głównej i połączony z nią przewodem/rurociągiem.

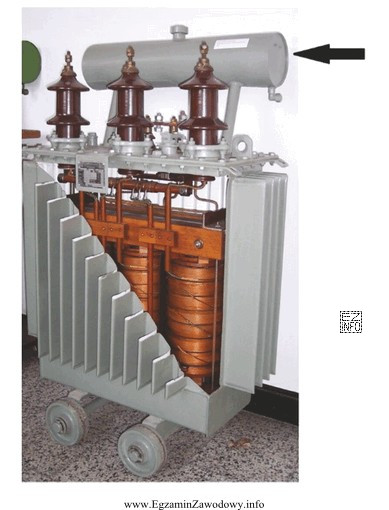

Na ilustracji strzałka wskazuje właśnie taki element: cylindryczny zbiornik osadzony na wspornikach na górze transformatora. To odpowiada opisowi i funkcji konserwatora oleju.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Chłodnica wodna jest wymiennikiem ciepła o innej budowie (zwykle zestaw przewodów/rurociągów i komór) i nie jest pojedynczym zbiornikiem wyrównawczym na szczycie. Na rysunku widać raczej klasyczne radiatory/żeberka chłodzące na bokach kadzi, a nie układ chłodzenia wodnego.
- Przekaźnik gazowo-przepływowy (Buchholza) montuje się typowo na rurze łączącej kadź z konserwatorem. Jest to element zabezpieczeniowy/czujnikowy, a nie duży zbiornik. Jego gabaryty są znacznie mniejsze, a miejsce montażu jest pośrednie, nie "na samej górze".
- Przełącznik odczepów uzwojenia (regulacja napięcia) znajduje się zwykle wewnątrz kadzi lub w oddzielnej komorze bocznej; nie ma postaci poziomego zbiornika na szczycie. To element mechaniczno-elektryczny związany z uzwojeniami, a nie z wyrównaniem objętości oleju.
Wskazówka egzaminacyjna: gdy na rysunku transformatora olejowego widzisz poziomy cylinder ponad kadzią, najpierw rozważ konserwator oleju. Gdy widzisz mały element na rurze między kadzią a konserwatorem, rozważ przekaźnik Buchholza.
