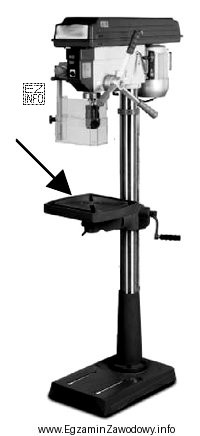

W wiertarce kolumnowej podstawowe zespoły są łatwe do rozróżnienia po funkcji i kształcie. Odpowiedź "Stół" jest poprawna, ponieważ stół to płaska, pozioma powierzchnia robocza (najczęściej żeliwna), na której układa się i mocuje detal przeznaczony do wiercenia. Często ma rowki teowe lub otwory, a jego położenie można regulować względem wrzeciona (wysokość/odsunięcie).
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "Pokrętło" to element sterujący (gałka/dźwignia) służący do regulacji lub posuwu. Ma zwykle niewielkie rozmiary i wystaje z korpusu. Strzałka wskazuje dużą płytę roboczą, a nie mały element nastawczy.
- "Kolumnę" stanowi pionowy słup/nośnik, do którego mocuje się stół oraz głowicę. Kolumna jest wysoka, cylindryczna i pełni funkcję konstrukcyjną. Na ilustracji wskazanie nie dotyczy pionowego słupa.
- "Wrzeciennik" to zespół w górnej części wiertarki, w którym znajduje się wrzeciono i mechanizmy napędu/posuwu. Jest położony przy silniku i uchwycie wiertarskim, a nie w strefie podparcia detalu.
Wskazówka egzaminacyjna: gdy masz wątpliwości, zadaj sobie pytanie: "Na czym leży i do czego jest dociskany detal?". Jeżeli odpowiedzią jest "na płaskiej płycie roboczej", to chodzi o stół. Elementy sterujące (pokrętła/dźwignie) są małe, a elementy konstrukcyjne (kolumna, podstawa, wrzeciennik) rozpoznaje się po położeniu: kolumna jest pionowa, a wrzeciennik jest u góry przy wrzecionie.
