KWALIFIKACJA BUD15 - CZERWIEC 2019



PYTANIE NR 10.

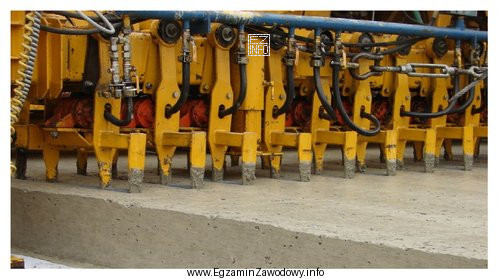

Który etap wykonywania nawierzchni z betonu cementowego przedstawiono na ilustracji?
Ilustracja przedstawia etap budowy nawierzchni z betonu cementowego, a dokładniej proces zagłębiania dybli.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zagłębianie dybli polega na umieszczaniu stalowych prętów poprzecznych w strefie przyszłej szczeliny między płytami, aby zapewnić przenoszenie obciążeń i ograniczyć klawiszowanie. Na ilustracjach etap ten rozpoznaje się po widocznych prętach/układzie dybli w świeżym betonie, a nie po śladach szczotkowania lub nacięciach piłą.

Pełne wyjaśnienie:

W nawierzchniach z betonu cementowego poszczególne etapy robót różnią się celem i "śladami", jakie pozostawiają na płycie. Poprawna odpowiedź: "Zagłębianie dybli." Dyble to stalowe pręty umieszczane poprzecznie w rejonie planowanej szczeliny między sąsiednimi płytami. Ich podstawową funkcją jest przenoszenie obciążeń z jednej płyty na drugą oraz ograniczenie nierówności na krawędziach płyt (tzw. klawiszowania). Na etapie zagłębiania dybli typowo widać elementy stalowe (pręty lub ich układ w osi szczeliny) oraz czynności osadzania ich na właściwej głębokości w świeżej mieszance.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Zagłębianie kotew." Kotwy (pręty łączące) pełnią inną rolę niż dyble: służą przede wszystkim do powiązania sąsiednich pasów/elementów i ograniczania ich wzajemnego "rozchodzenia się", a nie do klasycznego przenoszenia obciążeń jak dyble w szczelinach poprzecznych. W praktyce rozpoznanie zależy od usytuowania i przeznaczenia prętów; na ilustracji chodzi o etap charakterystyczny dla dyblowania.
  • "Teksturowanie nawierzchni." Teksturowanie to obróbka powierzchni świeżego betonu (np. przeciąganie narzędzia), której efektem jest wyraźna faktura/rowkowanie poprawiające właściwości przeciwpoślizgowe. Gdy na zdjęciu nie widać charakterystycznego "rysunku" tekstury na całej szerokości pasa roboczego, a zamiast tego widać elementy stalowe i czynność ich osadzania, nie jest to teksturowanie.
  • "Nacinanie szczelin dylatacyjnych w nawierzchni." Nacinanie wykonuje się zwykle po wstępnym związaniu betonu, najczęściej piłą, a efektem są wąskie, regularne nacięcia wzdłuż zaprojektowanych linii. Jest to etap rozpoznawalny po obecności sprzętu tnącego i gotowych nacięć na powierzchni, a nie po osadzaniu prętów w świeżym betonie.

Wskazówka egzaminacyjna: przy pytaniach "z ilustracji" najpierw ustal, czy obraz pokazuje elementy stalowe w płycie (dyble/kotwy), czy raczej obróbkę powierzchni (tekstura), czy cięcie (nacięcia szczelin). To pozwala szybko odrzucić odpowiedzi z innej grupy technologicznej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są dyble w nawierzchni z betonu cementowego?
Dyble to stalowe pręty umieszczane poprzecznie w rejonie szczeliny między płytami betonowymi. Ich zadaniem jest przenoszenie obciążeń koła na sąsiednią płytę i ograniczanie klawiszowania krawędzi. Nie służą głównie do "ściągania" płyt, tylko do współpracy pod obciążeniem.
Dlaczego stosuje się dyble w szczelinach poprzecznych płyt betonowych?
Dyble poprawiają współpracę sąsiednich płyt: gdy koło obciąża krawędź płyty, część obciążenia przechodzi przez dyble na płytę obok. Zmniejsza to ugięcia i ryzyko uszkodzeń na krawędziach, a także ogranicza powstawanie progów na złączach.
Jaka jest różnica między dyblami a kotwami w nawierzchni betonowej?
Dyble służą głównie do przenoszenia obciążeń między płytami (praca "pod ruchem"), zwykle w szczelinach poprzecznych. Kotwy to pręty wiążące elementy, aby ograniczyć ich wzajemne rozchodzenie się (powiązanie konstrukcyjne). Różnią się więc funkcją i typowym usytuowaniem.
Kiedy wykonuje się teksturowanie nawierzchni z betonu cementowego?
Teksturowanie wykonuje się na świeżej powierzchni betonu po wyrównaniu i wstępnym wykończeniu, zanim beton zwiąże. Celem jest uzyskanie odpowiedniej szorstkości i odporności na poślizg. W praktyce to etap "powierzchniowy", bez cięcia i bez osadzania prętów.
Jak rozpoznać na zdjęciu etap zagłębiania dybli?
Zwykle widać stalowe pręty lub ich układ w osi przyszłej szczeliny oraz czynność ich osadzania w świeżym betonie. Kluczowe są elementy metalowe i ich położenie poprzecznie do kierunku ruchu. Nie jest to etap, który zostawia fakturę na całej powierzchni jak teksturowanie.
Co oznacza nacinanie szczelin dylatacyjnych w płycie betonowej?
To wykonanie kontrolowanych nacięć (najczęściej piłą) w wyznaczonych liniach, aby "wymusić" powstawanie rys skurczowych w zaplanowanym miejscu. Dzięki temu płyta pęka tam, gdzie przewidział projekt, a nie przypadkowo. Na ilustracji szuka się śladów cięcia i sprzętu tnącego.
Dlaczego nacięcia szczelin mylą się z dyblowaniem na ilustracjach?
Oba zagadnienia dotyczą złączy i szczelin, więc uczniowie często skupiają się na słowie "szczelina" zamiast na tym, co faktycznie widać. Mechanizm błędu polega na dopasowaniu tematu do skojarzenia, a nie do cech obrazu: pręty stalowe vs linia cięcia na powierzchni.
Czy dyble montuje się przed czy po nacięciu szczelin w betonie?
W typowym podejściu dyble są sytuowane i osadzane w strefie złącza na etapie układania/wykańczania świeżej mieszanki, natomiast nacięcia wykonuje się później, gdy beton uzyska odpowiednią wytrzymałość do cięcia. Kolejność rozpoznasz po tym, czy widać świeży beton czy gotową powierzchnię z nacięciem.
Jakie skutki ma brak dybli w nawierzchni betonowej?
Bez dybli pogarsza się przenoszenie obciążenia między płytami. Może to prowadzić do większych ugięć na krawędziach, klawiszowania złączy, przyspieszonego wykruszania krawędzi i obniżenia komfortu jazdy. W praktyce rośnie ryzyko szybszej degradacji w rejonie złączy.
Jak odpowiadać na pytania egzaminacyjne "który etap robót jest na ilustracji"?
Najpierw nazwij to, co widać: elementy stalowe, narzędzie do szczotkowania/rowkowania czy piłę do cięcia. Potem dopasuj do procesu: dyble/kotwy (elementy), teksturowanie (powierzchnia), nacinanie (cięcie). Na końcu sprawdź, czy odpowiedź pasuje do etapu technologicznego.
info

Około 38% zdających odpowiada poprawnie na to pytanie. bardzo trudne

W praktyce zawodowej kluczowe jest to, że zagłębianie dybli polega na umieszczaniu stalowych prętów poprzecznych w strefie przyszłej szczeliny między płytami, aby zapewnić przenoszenie obciążeń i ograniczyć klawiszowanie.

Materiały:

  • Podręczniki i skrypty z technologii robót drogowych (nawierzchnie betonowe)
  • Materiały producentów systemów dyblowania/koszy dyblowych (katalogi i instrukcje montażu)
  • Instrukcje i wytyczne wykonania nawierzchni betonowych używane w praktyce drogowej (opracowania branżowe)
