KWALIFIKACJA BUD14 - CZERWIEC 2018

PYTANIE NR 12.

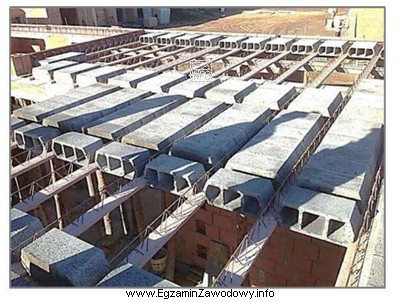

Który etap wykonywania stropów gęstożebrowych przedstawiono na rysunku?
Ilustracja przedstawia etap budowy stropu gęstożebrowego, w którym układane są pustaki stropowe.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Etap "Układanie pustaków stropowych" rozpoznaje się po widocznym wypełnieniu przestrzeni między belkami stropowymi elementami pustakowymi.
Nie jest to jeszcze "płyta nadbetonu", bo nad pustakami nie widać jednolitej warstwy betonu, ani "betonowanie żeber", które dotyczy innego zakresu prac.

Pełne wyjaśnienie:

W stropach gęstożebrowych (prefabrykowanych) podstawowy układ elementów to belki stropowe oraz pustaki stropowe stanowiące wypełnienie między belkami. Na rysunku etap "Układanie pustaków stropowych" powinien być rozpoznawalny po tym, że między równolegle ułożonymi belkami znajdują się już elementy wypełniające (pustaki), ale całość nie jest jeszcze przykryta jednolitą warstwą betonu.

Odpowiedź "Wykonywanie płyty nadbetonu" byłaby właściwa wtedy, gdy na rysunku widać już ciągłą warstwę betonu (nadbetonu) rozlaną na całej powierzchni stropu, zwykle wraz z informacją o grubości tej warstwy lub zbrojeniu górnym. Jeśli widoczna jest mozaika pustaków i brak jednolitej warstwy, to nie jest to ten etap.

Odpowiedź "Betonowanie żeber rozdzielnych" dotyczy prac związanych z elementami usztywniającymi strop (żebra rozdzielcze) i ich wypełnieniem betonem. Taki etap rozpoznaje się po wskazaniu konkretnych żeber i miejsca betonowania (często lokalnie), a nie po ogólnym układaniu wypełnień na całej powierzchni.

Odpowiedź "Układanie belek stropowych" to etap wcześniejszy: belki są rozstawiane i podpierane montażowo, a przestrzenie między nimi są jeszcze puste (brak pustaków). Jeżeli na rysunku widać już wypełnienia między belkami, to znaczy, że etap układania belek został wykonany wcześniej, a aktualnie przedstawiono układanie pustaków.

Wskazówka egzaminacyjna: w pytaniach z rozpoznawania etapu robót najpierw szukaj "dominującego" elementu na rysunku (pustaki jako powtarzalne moduły wypełnienia, albo jednolita warstwa nadbetonu), a dopiero potem dopasuj nazwę etapu do tego, co faktycznie widać.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Strop gęstożebrowy to strop, w którym nośność zapewniają żebra (np. w postaci belek), a przestrzenie między nimi wypełniają elementy lekkie, np. pustaki. Po ułożeniu elementów zwykle wykonuje się warstwę nadbetonu, która współpracuje z układem żeber.
Najczęściej widać wtedy powtarzalne elementy wypełnienia ułożone między belkami, tworzące "siatkę" lub pasy. Nie ma jeszcze jednolitej warstwy betonu na wierzchu. To etap po ułożeniu belek, a przed wykonaniem nadbetonu.
Typowo: montaż i podparcie belek, ułożenie pustaków, wykonanie zbrojenia uzupełniającego (jeśli przewidziane), przygotowanie żeber/obrzeży, a następnie betonowanie (nadbeton i elementy monolityczne). Kolejność zależy od systemu i projektu.
Nadbeton to ciągła warstwa betonu na całej powierzchni stropu, wykonywana po ułożeniu elementów wypełnienia. Układanie pustaków to etap "suchy" montażowy, w którym widoczne są pojedyncze pustaki między belkami, bez jednolitej warstwy betonu.
Żebra rozdzielne to elementy usztywniające strop, poprawiające współpracę żeber nośnych i ograniczające zarysowania. Wykonuje się je w określonych miejscach zgodnie z projektem, często jako pasma monolityczne, które następnie są betonowane.
Betonowanie wykonuje się po zakończeniu montażu elementów prefabrykowanych (belki, pustaki), po sprawdzeniu podpór i ułożeniu wymaganego zbrojenia uzupełniającego. Beton tworzy nadbeton oraz wypełnia przewidziane elementy monolityczne (np. wieńce, żebra).
Częsty błąd to patrzenie na pojedynczy detal i automatyczne skojarzenie z "betonowaniem", bez sprawdzenia, czy widać warstwę nadbetonu. Inny błąd to mylenie belek z pustakami, gdy rysunek jest schematyczny lub w małej skali.
W praktyce jest to jeden z pierwszych etapów montażowych, bo belki wyznaczają rozstaw żeber i umożliwiają późniejsze ułożenie pustaków. Wcześniej wykonuje się jednak przygotowanie podpór montażowych i sprawdzenie oparcia zgodnie z dokumentacją.
O nadbetonie świadczy pokazanie jednolitej "płyty" na górze stropu (ciągła warstwa) oraz często oznaczenie jej grubości lub zbrojenia górnego. Jeśli nadal dominują kształty pustaków, a góra nie jest ciągła, to zwykle etap przed betonowaniem.
Ćwicz rozpoznawanie elementów na rysunkach: belki, pustaki, wieńce, żebra rozdzielne, nadbeton. Ucz się też kolejności robót i tego, co musi być wykonane przed betonowaniem (podpory, zbrojenie, kontrola ułożenia). Pomaga analiza zdjęć z budowy i schematów montażu.
info

To pytanie poprawnie rozwiązuje 42% zdających egzamin. trudne

Materiały:

  • Podręczniki do technologii robót budowlanych (dział: stropy gęstożebrowe/prefabrykowane)
  • Instrukcje montażu systemów stropowych wydawane przez producentów (krok po kroku: belki, pustaki, nadbeton)
  • Zestawy rysunków detali konstrukcyjnych stropów (ćwiczenia z rozpoznawania elementów)
