PYTANIE NR 37.

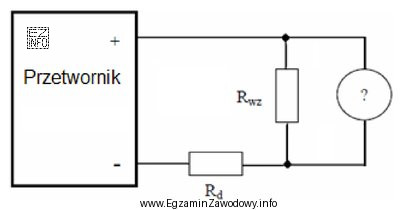

Który miernik należy zastosować w układzie, którego schemat przedstawiono na ilustracji, w celu pomiaru napięcia metodą bezpośrednią?
Ilustracja przedstawia schemat elektryczny, który może być częścią egzaminu kwalifikacyjnego dla mechatronika, w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do pomiaru napięcia metodą bezpośrednią stosuje się woltomierz, który dołącza się równolegle do badanego elementu/źródła. Watomierz służy do pomiaru mocy, amperomierz do pomiaru prądu (zwykle szeregowo), a omomierz do pomiaru rezystancji przy odłączonym zasilaniu.

Pełne wyjaśnienie:

Pomiar napięcia metodą bezpośrednią oznacza użycie przyrządu wyskalowanego bezpośrednio w woltach, czyli woltomierza. W praktyce (także w mechatronice) woltomierz podłącza się równolegle do elementu, na którym chcemy poznać różnicę potencjałów: np. do zacisków zasilacza, cewki przekaźnika, silnika lub wejścia modułu I/O. Taki sposób włączenia pozwala "podejrzeć" napięcie bez istotnego zaburzania pracy obwodu, bo woltomierz ma dużą rezystancję wejściową.

Pozostałe przyrządy nie pasują do celu pytania:

  • Watomierz mierzy moc (zależną m.in. od napięcia i prądu), więc nie jest przyrządem do bezpośredniego pomiaru napięcia. Do jego pracy zwykle wykorzystuje się jednocześnie tor prądowy i napięciowy.
  • Omomierz mierzy rezystancję. Typowo nie wykonuje się nim pomiarów w zasilonym obwodzie, bo zafałszowuje wynik i może uszkodzić miernik lub badany układ.
  • Amperomierz służy do pomiaru prądu i włącza się go zazwyczaj szeregowo z odbiornikiem. Zastosowanie go do pomiaru napięcia jest błędem metodycznym.

Na egzaminie kluczowe jest rozpoznanie: jaka wielkość jest mierzona oraz jaki przyrząd jest do niej przeznaczony. Dopiero potem analizuje się schemat i dobiera sposób podłączenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest woltomierz i do czego służy?
Woltomierz to miernik przeznaczony do pomiaru napięcia elektrycznego (różnicy potencjałów) między dwoma punktami obwodu. Wynik podaje bezpośrednio w woltach, dlatego jest właściwym wyborem do pomiaru napięcia metodą bezpośrednią.
Jak podłączyć woltomierz w obwodzie elektrycznym?
Woltomierz podłącza się równolegle do elementu, na którym mierzymy napięcie (np. do zacisków zasilacza lub odbiornika). Dzięki temu miernik "widzi" tę samą różnicę potencjałów co badany element i zwykle nie zmienia istotnie pracy układu.
Dlaczego amperomierz nie służy do pomiaru napięcia?
Amperomierz jest przeznaczony do pomiaru prądu i ma małą rezystancję wewnętrzną, aby nie wprowadzać dużego spadku napięcia. Użyty zamiast woltomierza może zaburzyć pracę obwodu, a przy błędnym podłączeniu nawet spowodować zwarcie.
Co oznacza pomiar napięcia metodą bezpośrednią?
Metoda bezpośrednia oznacza, że używasz miernika wyskalowanego w mierzonej wielkości, czyli dla napięcia jest to woltomierz. Nie wyznaczasz napięcia z obliczeń pośrednich (np. z prawa Ohma), tylko odczytujesz je wprost z przyrządu.
Kiedy używa się omomierza zamiast woltomierza?
Omomierza używa się do pomiaru rezystancji elementu (np. rezystora, uzwojenia, przewodu) oraz do sprawdzania ciągłości obwodu. Zazwyczaj pomiar wykonuje się przy odłączonym zasilaniu, bo omomierz ma własne źródło pomiarowe.
Co mierzy watomierz i kiedy jest potrzebny?
Watomierz mierzy moc elektryczną odbiornika. Stosuje się go, gdy interesuje Cię zużycie energii lub obciążenie układu, a nie samo napięcie. Do pomiaru mocy potrzebne są informacje o napięciu i prądzie, dlatego układ pomiarowy jest inny niż dla woltomierza.
Jakie są typowe błędy przy doborze miernika na egzaminie?
Najczęstsze błędy to: mylenie woltomierza z amperomierzem, sugerowanie się tylko symbolem na schemacie bez analizy wielkości oraz traktowanie omomierza jako "uniwersalnego" miernika do wszystkiego. Pomaga reguła: napięcie–woltomierz, prąd–amperomierz, rezystancja–omomierz, moc–watomierz.
Czy multimetr zastępuje woltomierz w praktyce mechatronika?
Tak, w praktyce często używa się multimetru, który w trybie pomiaru napięcia działa jak woltomierz. Ważne jest ustawienie właściwego trybu (AC/DC) i zakresu oraz poprawne podłączenie przewodów do odpowiednich gniazd, aby uniknąć błędów i uszkodzeń.
Jak rozpoznać na schemacie, że trzeba mierzyć napięcie?
Jeśli pytanie dotyczy napięcia, zwykle chodzi o różnicę potencjałów między dwoma węzłami (zaciskami) elementu. Na schemacie szukasz dwóch punktów, między którymi ma być wykonany pomiar. Taki pomiar wykonuje się równolegle, więc dobierasz woltomierz (lub tryb V w multimetrze).
Jak bezpiecznie mierzyć napięcie w układach mechatronicznych?
Sprawdź kategorię pomiarową i zakres miernika, dobierz tryb AC/DC, a przewody podłącz do właściwych gniazd. Mierz równolegle do badanego elementu i unikaj dotykania odsłoniętych przewodów. W układach sterowania zwracaj uwagę na napięcia 24 V DC oraz na możliwość zwarcia sondami.
info

Około 70% zdających odpowiada poprawnie na to pytanie. średnio łatwe

Według specjalistów z branży: "Do pomiaru napięcia metodą bezpośrednią stosuje się woltomierz, który dołącza się równolegle do badanego elementu/źródła."

Źródła:

  • Wikipedia: "Woltomierz" — https://pl.wikipedia.org/wiki/Woltomierz (dostęp: 2026-02-27)
  • Wikipedia: "Amperomierz" — https://pl.wikipedia.org/wiki/Amperomierz (dostęp: 2026-02-27)
  • Wikipedia: "Omomierz" — https://pl.wikipedia.org/wiki/Omomierz (dostęp: 2026-02-27)

Materiały:

  • Podręcznik/rozdział z metrologii elektrycznej (mierniki analogowe i cyfrowe, zasady włączania)
  • Materiały dydaktyczne z podstaw elektrotechniki: wielkości i jednostki
  • Instrukcje obsługi multimetrów (zakresy, gniazda, tryby pomiarowe, bezpieczeństwo)
