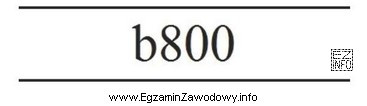

W bazie GESUT (Geodezyjna Ewidencja Sieci Uzbrojenia Terenu) obiekty sieci podziemnych i naziemnych przedstawia się na rysunkach/mapach za pomocą ustalonej symboliki. Pytanie sprawdza umiejętność rozpoznania obiektu na podstawie symbolu, czyli powiązania znaku graficznego z właściwą klasą obiektu.
Odpowiedź "Przewód benzynowy." jest poprawna, ponieważ wskazuje na przewód służący do przesyłu paliwa (benzyny), a taki typ przewodu w GESUT należy do infrastruktury uzbrojenia terenu i ma własne oznaczenia w prezentacji kartograficznej. W praktyce rozróżnienie rodzaju przewodu (np. paliwowy) ma znaczenie przy analizie kolizji, bezpieczeństwie robót oraz uzgadnianiu projektów.
Pozostałe odpowiedzi są niepoprawne, bo opisują inne obiekty, które choć mogą występować w tym samym obszarze, mają inny sens techniczny i inne oznaczanie:
- "Obudowa przewodu." dotyczy elementu osłonowego (np. rury osłonowej), a nie samego przewodu przesyłowego. To typowy błąd polegający na pomyleniu elementu chroniącego z elementem właściwym.
- "Kanalizacja kablowa." odnosi się do infrastruktury teletechnicznej/energetycznej dla kabli (ciągi, kanały, studnie), a nie do przewodów paliwowych. Podobieństwo "pod ziemią" nie oznacza tej samej klasy obiektu.
- "Budowla podziemna." to kategoria zbyt ogólna i zwykle odnosi się do obiektów kubaturowych/komorowych (np. komory, tunele), a nie do liniowego przewodu przesyłowego.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz symbol obiektu liniowego, w pierwszej kolejności rozważ, czy chodzi o przewód (media), czy o obiekt osłonowy (obudowa), oraz czy nie jest to infrastruktura kablowa (kanalizacja), która w praktyce ma charakterystyczne oznaczenia i nazewnictwo.
