W instalacji ciepłej wody użytkowej (c.w.u.) kluczowe są dwie cechy, które zwykle da się odczytać ze schematu: miejsce rozdziału oraz zakres i przebieg cyrkulacji.
Rozdział dolny oznacza, że zasilanie c.w.u. jest rozprowadzane "od dołu" (z dolnej części układu/od poziomu dolnego) do poszczególnych pionów i dalej do punktów poboru. Rozdział górny to sytuacja odwrotna – rozprowadzenie realizowane jest u góry, a następnie w dół do odbiorników. Na schemacie zwykle widać to po lokalizacji głównego przewodu rozdzielczego.
Cyrkulacja służy temu, aby w przewodach była utrzymywana odpowiednia temperatura wody i aby skrócić czas oczekiwania na ciepłą wodę w punktach poboru. Na schemacie rozpoznaje się ją po przewodzie powrotnym (odcinku wracającym do źródła/układu przygotowania c.w.u.).

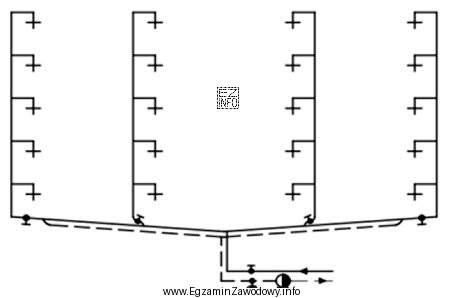

Poprawny opis: "Instalacja z rozdziałem dolnym i cyrkulacją w przewodach poziomych" pasuje wtedy, gdy na schemacie widać rozdział wykonany w dolnej części instalacji oraz powrót cyrkulacji prowadzony poziomami (a nie jako pełna pętla obejmująca wszystkie odcinki).
Dlaczego pozostałe opisy są niepoprawne w takim układzie?
- "Instalacja z rozdziałem górnym i zbiornikiem odpowietrzającym" – wskazuje na inny sposób rozdziału (u góry) oraz na dodatkowy element, który nie jest cechą rozstrzygającą dla typowego układu z cyrkulacją poziomą.
- "Instalacja z rozdziałem dolnym i pełnym obiegiem cyrkulacyjnym" – "pełny obieg" sugeruje, że cyrkulacja obejmuje całą instalację w sposób ciągły (pętla dla wszystkich odgałęzień), a nie tylko poziomy; to częsta pułapka: dostrzeżenie cyrkulacji nie oznacza automatycznie, że jest ona pełna.
- "Instalacja z rozdziałem górnym i zbiornikiem retencyjnym" – ponownie rozdział górny nie pasuje do rozdziału dolnego, a "zbiornik retencyjny" dotyczy raczej magazynowania/retencji wody niż klasycznego opisu układu c.w.u. na schemacie.
Wskazówka egzaminacyjna: najpierw zidentyfikuj na schemacie gdzie jest główny przewód rozdzielczy (góra/dół), a dopiero potem jak poprowadzony jest powrót cyrkulacji. To ogranicza ryzyko wyboru odpowiedzi "po słowach kluczowych".
