KWALIFIKACJA ELM5 - CZERWIEC 2015



PYTANIE NR 15.

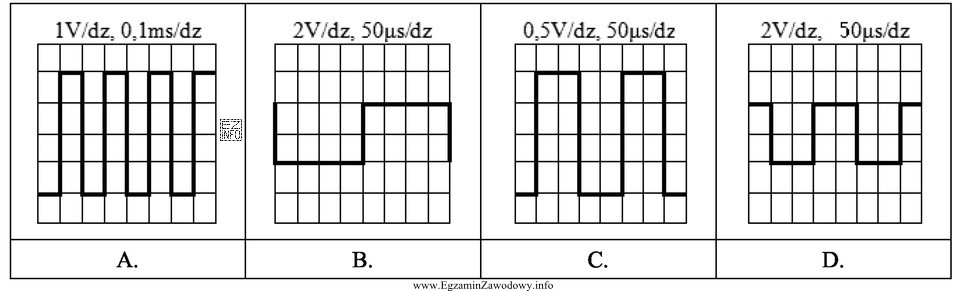

Który oscylogram przedstawia przebieg o następujących parametrach amplitudowo-czasowych: Upp = 4 V, f = 2,5 kHz, ww = 50 %?
Który oscylogram przedstawia przebieg o następujących parametrach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest poprawna, ponieważ tylko oscylogram B przedstawia przebieg o napięciu międzyszczytowym 4 V, częstotliwości 2,5 kHz i wypełnieniu 50%. Pozostałe oscylogramy nie spełniają wszystkich wymienionych kryteriów.
