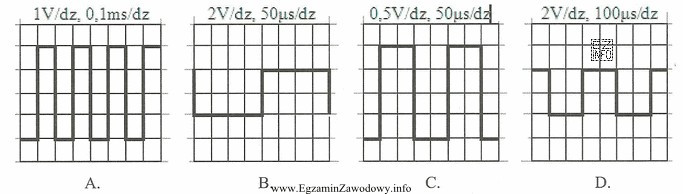

Aby dobrać właściwy oscylogram, trzeba jednocześnie sprawdzić parametry amplitudowe i czasowe przebiegu.
1) Upp = 4 V (napięcie międzyszczytowe)
Upp to różnica między poziomem maksymalnym i minimalnym sygnału widocznego na ekranie oscyloskopu. Dla przebiegu prostokątnego oznacza to "wysokość" skoku napięcia od dołu do góry. Na rysunku poprawny przebieg musi więc mieć rozpiętość 4 V przy uwzględnieniu ustawienia V/div (nie wystarczy ocena "na oko", liczy się suma działek razy V/div).
2) f = 5 kHz (częstotliwość)
Częstotliwość 5 kHz oznacza, że sygnał wykonuje 5000 okresów na sekundę. Okres wynosi:
T = 1/f = 1/5000 s = 0,0002 s = 0,2 ms.
Na oscylogramie poprawna odpowiedź musi więc pokazywać, że jeden pełny cykl (od zbocza do analogicznego zbocza) trwa 0,2 ms zgodnie z nastawą s/div.
3) ww = 50% (współczynnik wypełnienia)
Wypełnienie 50% mówi, że czas stanu wysokiego jest równy czasowi stanu niskiego w jednym okresie. Dla T = 0,2 ms otrzymujemy:
Ton = 0,5·T = 0,1 ms oraz Toff = 0,1 ms.
Poprawny oscylogram musi mieć więc symetryczny przebieg w osi czasu (połowa okresu "wysoko", połowa "nisko").
Dlaczego pozostałe oscylogramy są błędne?
- Jeśli przebieg ma inną wysokość (np. 2 V lub 8 V), nie spełnia warunku Upp = 4 V.
- Jeśli okres jest inny niż 0,2 ms (np. wyraźnie dłuższy/krótszy przy tej samej skali czasu), nie spełnia warunku f = 5 kHz.
- Jeśli czas stanu wysokiego różni się od połowy okresu (np. 20% lub 80%), nie spełnia warunku wypełnienia 50%.
Odpowiedź "A" jest poprawna, bo jako jedyna jednocześnie zgadza się z Upp, z okresem wynikającym z 5 kHz oraz z symetrią wypełnienia 50%.
