W automatyce procesowej kluczowe jest rozróżnienie dwóch pojęć: wielkości regulowanej oraz wielkości regulującej. Wielkość regulowana to ta, którą układ ma utrzymywać na określonym poziomie (wartość zadana), a informacja o jej aktualnej wartości wraca do regulatora w postaci sygnału z czujnika (sprzężenie zwrotne).

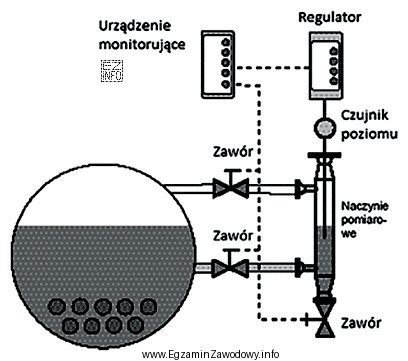

W pytaniu chodzi o wskazanie, jaki parametr czynnika jest utrzymywany przez układ pokazany na schemacie. Dla typowej pętli regulacji poziomu charakterystyczne jest to, że pomiar dotyczy wysokości słupa cieczy w zbiorniku/komorze, a element wykonawczy (np. zawór) zmienia dopływ lub odpływ tak, aby poziom nie odbiegał od wartości zadanej. Dlatego poprawna odpowiedź to "Poziom."
Pozostałe propozycje są częstymi pomyłkami:
- "Przepływ." – zawór często bezpośrednio zmienia przepływ, ale w regulacji poziomu jest to zwykle wielkość regulująca, używana po to, aby ustabilizować poziom. Sam przepływ nie musi być utrzymywany na stałym poziomie, jeśli celem pętli jest poziom w zbiorniku.
- "Ciśnienie." – regulacja ciśnienia występuje w wielu częściach instalacji energetycznych, ale wymagałaby sygnału z przetwornika ciśnienia oraz typowego sposobu oddziaływania na ciśnienie (np. zawór dławiący na linii, sprężarka, upust). W regulacji poziomu sygnał pomiarowy pochodzi od czujnika poziomu.
- "Temperatura." – regulacja temperatury opiera się na pomiarze temperatury i zmianie dopływu energii (np. pary grzewczej, mocy grzałki) lub strumienia medium chłodzącego. Sama obecność zaworu nie przesądza o temperaturze jako wielkości regulowanej.
Wskazówka egzaminacyjna: aby uniknąć pomyłki, zawsze zidentyfikuj, co jest mierzone (jaki czujnik i gdzie), bo to najczęściej wskazuje wielkość regulowaną. Dopiero potem oceń, co zmienia element wykonawczy.
