Fire Control & Safety Plan to plan używany na statku do szybkiej orientacji w rozmieszczeniu sprzętu i instalacji związanych z bezpieczeństwem (w tym ochroną przeciwpożarową). W praktyce kluczowe jest, aby prawidłowo odczytać piktogram z legendy i powiązać go z konkretnym wyposażeniem w przestrzeni okrętowej.

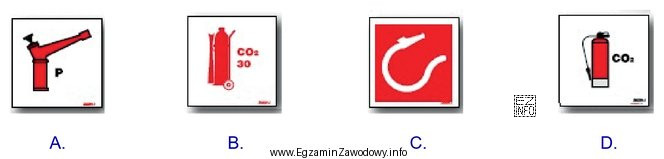

Poprawny wybór to piktogram lokalizacji gaśnicy – rozpoznawalny po graficznym przedstawieniu gaśnicy. Dodatkowe oznaczenie typu, np. CO2, wskazuje rodzaj środka gaśniczego i pomaga dobrać gaśnicę do zastosowania (np. tam, gdzie pożar może dotyczyć urządzeń elektrycznych lub przestrzeni wymagających gaszenia bez pozostawiania osadów).
Dlaczego pozostałe piktogramy mogą kusić, ale są błędne?
- Hydrant/szafka wężowa – często bywa mylony z gaśnicą, bo oba dotyczą gaszenia pożaru, jednak hydrant odnosi się do instalacji wodnej i węży, a nie do przenośnej gaśnicy.
- Alarm pożarowy lub ręczny ostrzegacz – dotyczy uruchomienia sygnału alarmowego, nie wskazuje miejsca przechowywania środka gaśniczego.
- Inne elementy ppoż. (np. aparaty oddechowe, drzwi pożarowe) – są istotne na planie, lecz ich symbole mają inną ikonografię i inny cel operacyjny.
Wskazówka egzaminacyjna: najpierw identyfikuj kształt urządzenia (gaśnica vs hydrant), a dopiero potem czytaj ewentualne doprecyzowania (np. rodzaj środka). Jeżeli ilustracja zawiera legendę, dopasuj piktogram do legendy, a nie do własnych skojarzeń z oznakowaniem budynków na lądzie.
