KWALIFIKACJA ELM6 - CZERWIEC 2016 (test 2)



PYTANIE NR 31.

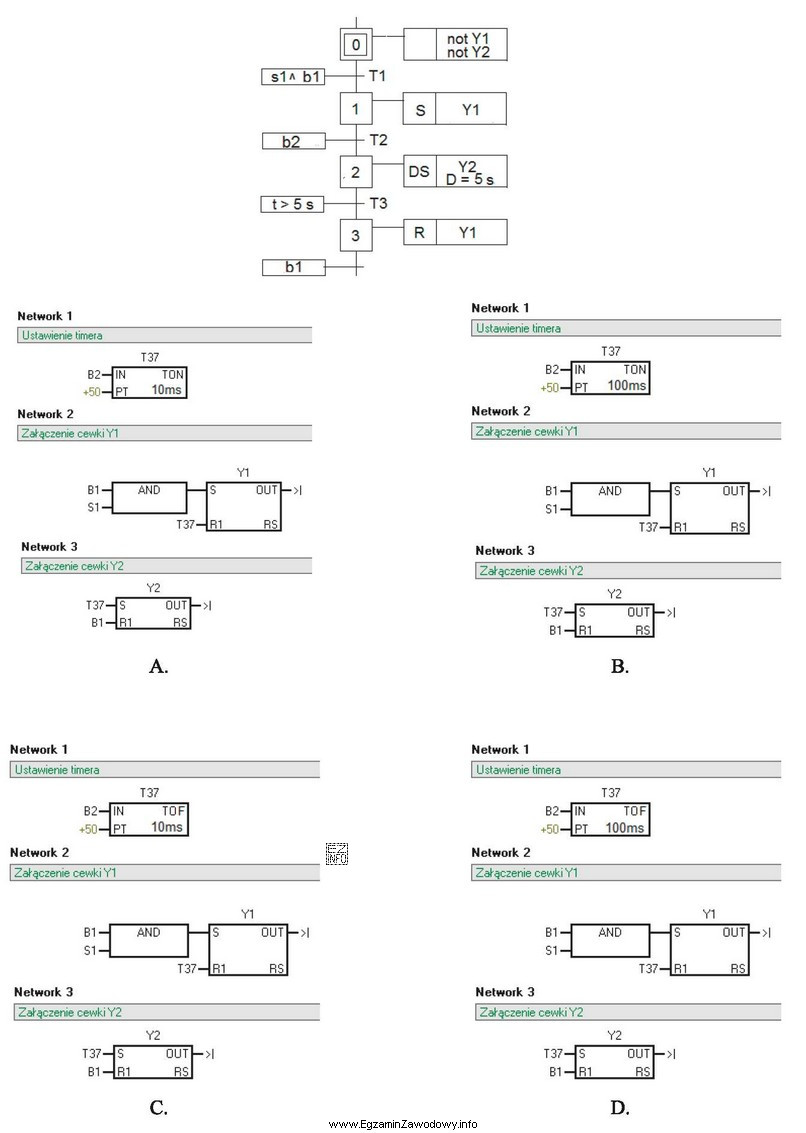

Który program sterowniczy odpowiada przedstawionemu procesowi, który został opisany za pomocą sieci GRAFCET?
Który program sterowniczy odpowiada przedstawionemu procesowi, który został
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Program B jest poprawny, ponieważ wykorzystuje timer TON o czasie 100 ms i poprawnie odwzorowuje logikę procesu przedstawionego na diagramie GRAFCET, zgodnie z warunkami aktywacji cewek Y1 i Y2.
