KWALIFIKACJA ELM2 - CZERWIEC 2020 (test 2)



PYTANIE NR 23.

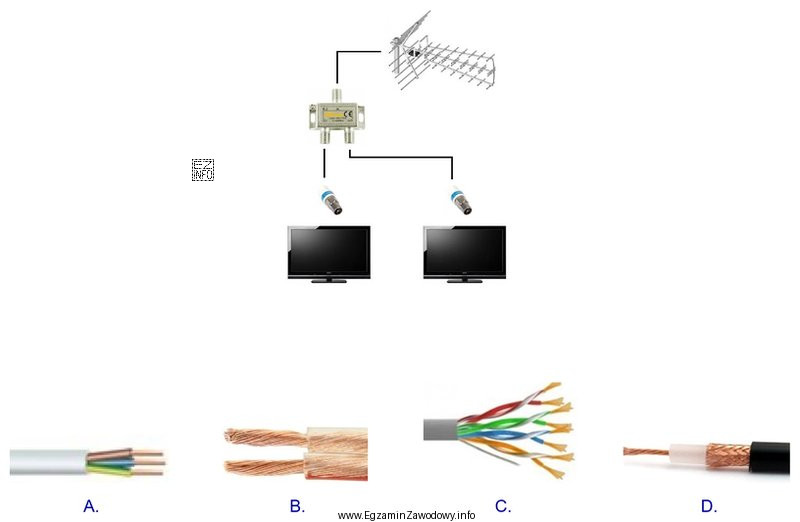

Który przewód należy zastosować w celu połączenia anteny do odbioru telewizji naziemnej z odbiornikiem TV w układzie przedstawionym na rysunku?
Ilustracja przedstawia schemat połączenia anteny telewizyjnej z dwoma odbiornikami TV.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do połączenia anteny telewizji naziemnej z odbiornikiem TV standardowo stosuje się przewód koncentryczny o impedancji 75 Ω i dobrym ekranowaniu.
Zapewnia on poprawne dopasowanie toru oraz mniejsze podatności na zakłócenia w porównaniu z przewodami wielożyłowymi czy skrętką, które nie są przeznaczone do sygnałów RF.

Pełne wyjaśnienie:

Połączenie anteny do odbioru telewizji naziemnej z odbiornikiem TV realizuje się typowo przewodem przeznaczonym do sygnałów w.cz. (RF), czyli kablem koncentrycznym. W praktyce instalacyjnej kluczowe są dwie cechy takiego kabla:

  • Impedancja falowa 75 Ω – jest to wartość powszechnie stosowana w torach telewizyjnych. Użycie przewodu o innym przeznaczeniu może pogorszyć dopasowanie, co skutkuje spadkiem jakości sygnału.
  • Ekranowanie – kabel koncentryczny ma oplot/ekran, który ogranicza wpływ zakłóceń i zmniejsza emisję, co jest istotne przy sygnałach RTV.

Dlatego poprawny wybór to przewód typowo "antenowy" (koncentryczny), a nie przewody używane do innych zastosowań. Odpowiedzi błędne zwykle reprezentują częste pomyłki:

  • Przewody wielożyłowe (np. instalacyjne) mogą przewodzić sygnał elektryczny, ale nie zapewniają parametrów wymaganych dla toru RF (dopasowanie/ekranowanie), więc mogą powodować zakłócenia i tłumienie.
  • Skrętka komputerowa jest projektowana do transmisji różnicowej w sieciach teleinformatycznych, a nie do typowego, niesymetrycznego toru antenowego TV; bez właściwych konwerterów/balunów nie jest standardowym wyborem do podłączenia TV.
  • Przewody audio (np. "chinch", głośnikowe) są przeznaczone do niskich częstotliwości i nie zapewniają parametrów linii transmisyjnej dla sygnałów telewizyjnych.

W zadaniach egzaminacyjnych warto zapamiętać prostą regułę: antena TV ↔ odbiornik TV = kabel koncentryczny 75 Ω. Jeśli na rysunku widać typowe złącza antenowe (IEC/F), to dodatkowo wzmacnia to wybór kabla koncentrycznego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kabel koncentryczny i do czego służy w instalacji TV?
Kabel koncentryczny to przewód do sygnałów wysokiej częstotliwości, z żyłą wewnętrzną i ekranem (oplot/folia). W instalacji TV służy do przesyłania sygnału z anteny do telewizora lub tunera przy zachowaniu ekranowania i odpowiednich parametrów toru.
Dlaczego do anteny TV zwykle stosuje się impedancję 75 Ω?
W torach telewizyjnych przyjęto impedancję 75 Ω jako standard dopasowania urządzeń i przewodów. Ułatwia to poprawną transmisję sygnału i ogranicza odbicia. Zastosowanie przewodu o innym przeznaczeniu może pogorszyć dopasowanie i stabilność odbioru.
Jakie objawy daje zastosowanie złego przewodu między anteną a TV?
Typowe objawy to zrywanie obrazu, pikseloza, spadek jakości sygnału, większa podatność na zakłócenia oraz problemy zależne od poruszania kablem lub długości trasy. W praktyce często winne jest słabe ekranowanie albo nieodpowiedni typ przewodu.
Czy skrętka komputerowa nadaje się do podłączenia anteny DVB-T/T2 do telewizora?
Zwykle nie jest to standardowe rozwiązanie. Skrętka jest projektowana do transmisji teleinformatycznej, a tor antenowy TV najczęściej jest niesymetryczny i wymaga przewodu koncentrycznego. Użycie skrętki może działać tylko w rozwiązaniach specjalnych, z dopasowaniem i odpowiednimi złączami.
Jakie znaczenie ma ekranowanie kabla antenowego w telewizji naziemnej?
Ekranowanie ogranicza wnikanie zakłóceń z otoczenia (np. od zasilaczy, przewodów sieciowych, urządzeń bezprzewodowych) oraz zmniejsza promieniowanie sygnału na zewnątrz. Dobre ekranowanie zwykle poprawia stabilność odbioru, zwłaszcza przy słabszym sygnale.
Jak rozpoznać kabel antenowy w porównaniu z innymi przewodami?
Kabel antenowy (koncentryczny) ma zwykle pojedynczą żyłę w środku, warstwę dielektryka, ekran (oplot/folia) i zewnętrzną izolację. W przeciwieństwie do przewodów wielożyłowych nie ma kilku równorzędnych żył roboczych, tylko konstrukcję "żyła + ekran".
Jakie złącza najczęściej spotyka się w połączeniu antena–telewizor?
W instalacjach RTV często spotyka się złącza typu IEC (popularne "antenowe") oraz złącza typu F (częste w osprzęcie antenowym, rozgałęźnikach i wzmacniaczach). Rodzaj złącza wpływa na dobór wtyków, ale sam przewód najczęściej pozostaje koncentryczny.
Kiedy stosuje się symetryzator przy antenie naziemnej?
Symetryzator stosuje się zwykle wtedy, gdy element anteny jest symetryczny (np. dipol), a instalacja odbiorcza wykorzystuje niesymetryczny kabel koncentryczny. Jego zadaniem jest dopasowanie i transformacja, co pomaga ograniczyć straty i zakłócenia w torze antenowym.
Jakie błędy są najczęstsze na egzaminie przy doborze przewodu do anteny TV?
Najczęściej myli się przewód koncentryczny z przewodem wielożyłowym (bo "też ma izolację"), wybiera skrętkę z przyzwyczajenia do sieci komputerowych albo ignoruje rolę ekranu. Częsty błąd to też skupienie się na wyglądzie wtyku zamiast na przeznaczeniu przewodu.
Jak przygotować się do zadań o instalacjach RTV w kwalifikacji elektronika?
Warto przećwiczyć rozpoznawanie przewodów i złączy, zrozumieć pojęcia: impedancja, ekranowanie, tłumienie oraz typowy tor: antena–kabel–gniazdo–odbiornik. Dobrze działają krótkie notatki "co do czego" i analiza zdjęć/rysunków instalacji RTV.
info

Około 66% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Podręczniki/opracowania do instalacji RTV i podstaw techniki radiowej (dział: przewody i linie transmisyjne)
  • Karty katalogowe kabli antenowych (parametry: tłumienie, ekranowanie, impedancja)
  • Materiały dydaktyczne z kwalifikacji dotyczące montażu i instalowania urządzeń elektronicznych (sekcja: instalacje antenowe)
