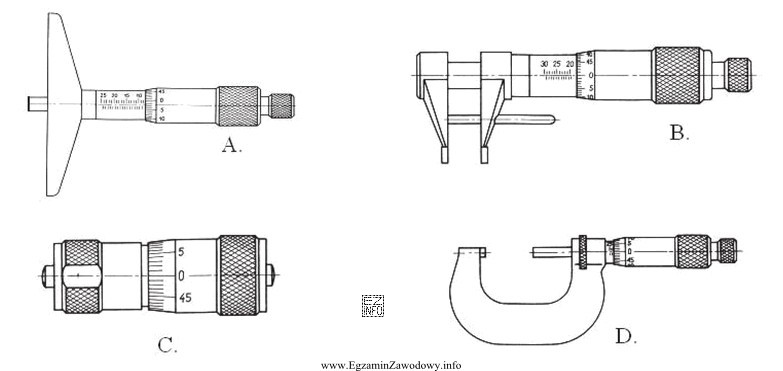

Wymiar oznaczony jako Ø20 w treści dotyczy średnicy otworu, czyli wymiaru wewnętrznego. Z tego powodu właściwym wyborem jest przyrząd mikrometryczny przeznaczony do pomiarów wewnętrznych, czyli mikrometr wewnętrzny (dobrany do odpowiedniego zakresu pomiarowego obejmującego 20 mm).
Dlaczego to ma znaczenie? Mikrometry różnią się geometrią kontaktu z mierzonym elementem. Mikrometr zewnętrzny jest zbudowany tak, by obejmować element "z zewnątrz" (np. wałek), natomiast do otworów potrzebne są końcówki pomiarowe pracujące wewnątrz średnicy. Mikrometr wewnętrzny pozwala uzyskać stabilny, osiowy kontakt z powierzchniami otworu i ogranicza błędy wynikające z przekoszenia.
Na co uważać podczas pomiaru otworu?
- Ustawić przyrząd możliwie osiowo w otworze; przekoszenie zafałszowuje wynik.
- Stosować właściwy, powtarzalny docisk (typowo przez sprzęgiełko/frikcję, jeśli przyrząd ją ma).
- Pamiętać, że otwór może być nieidealny (owalność, stożkowatość), więc w praktyce wykonuje się pomiar w kilku przekrojach i kierunkach.
Dlaczego pozostałe typowe odpowiedzi bywają błędne? Częstą pułapką jest wybór mikrometru zewnętrznego (mierzy średnice zewnętrzne) albo głębokościomierza mikrometrycznego (mierzy głębokość, a nie średnicę). Suwmiarka może zmierzyć otwór, ale zwykle nie jest klasyfikowana jako "przyrząd mikrometryczny" i przy wysokich wymaganiach dokładności nie zastępuje mikrometru wewnętrznego.
W zadaniach egzaminacyjnych kluczowe jest wychwycenie słowa otwór: ono przesądza, że wybór powinien dotyczyć pomiaru wewnętrznego, a nie zewnętrznego.
