KWALIFIKACJA ELM5 - STYCZEŃ 2020



PYTANIE NR 24.
Który przyrząd służy do pomiaru parametrów sygnału telewizyjnego?

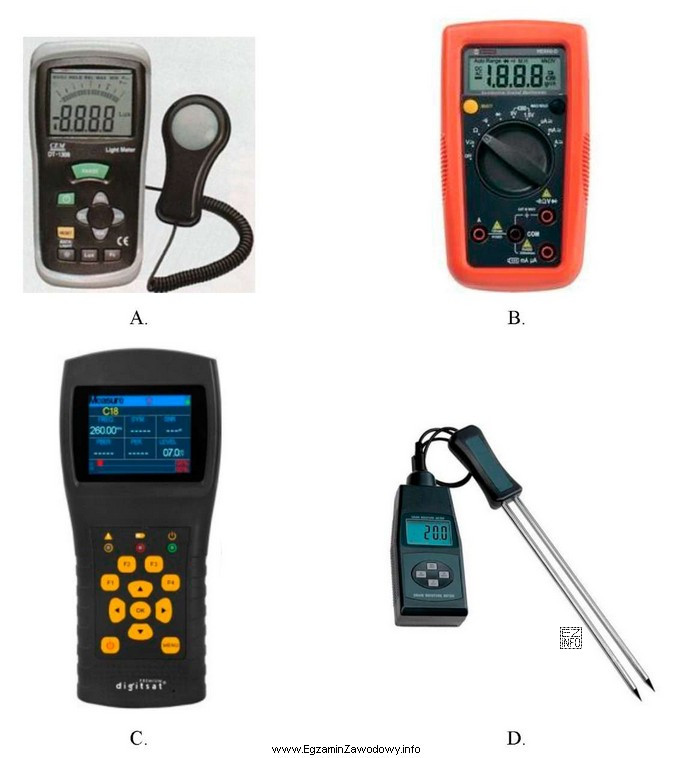

Ilustracja przedstawia cztery różne przyrządy pomiarowe, które mogą być używane w kontekście technika elektronika,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowy wybór to przyrząd przeznaczony specjalnie do oceny sygnału telewizyjnego (toru RF), umożliwiający pomiar jego poziomu i/lub jakości. Typowe uniwersalne mierniki (np. multimetr) nie wyznaczają parametrów charakterystycznych dla sygnałów TV, a oscyloskop zwykle nie zastępuje dedykowanego miernika sygnału TV.

Pełne wyjaśnienie:

W pomiarach sygnału telewizyjnego chodzi zwykle o ocenę parametrów istotnych dla poprawnego odbioru w torze w.cz. (RF) oraz dla jakości transmisji. Dlatego właściwy jest przyrząd dedykowany do pomiarów sygnału TV (np. miernik sygnału TV / miernik poziomu i jakości / analizator przeznaczony do pomiarów emisji w paśmie TV). Taki przyrząd pozwala ocenić, czy sygnał dociera z odpowiednim poziomem i czy jego jakość jest wystarczająca do prawidłowego dekodowania.

Dlaczego pozostałe odpowiedzi mogą być błędne?

  • Uniwersalny miernik elektryczny (np. multimetr) jest przeznaczony głównie do pomiaru wielkości elektrycznych takich jak napięcie, prąd czy rezystancja. W praktyce nie mierzy on typowych parametrów sygnału telewizyjnego w paśmie RF ani nie daje informacji o jakości odbioru.
  • Oscyloskop świetnie pokazuje przebieg w czasie, ale w kontekście sygnałów telewizyjnych (zwłaszcza cyfrowych w RF) często nie jest narzędziem "pierwszego wyboru" do oceny jakości transmisji; do tego służą przyrządy specjalizowane, które mierzą parametry jakościowe i poziom w kanale.
  • Inne przyrządy serwisowe (nieukierunkowane na tor TV) mogą nie mieć wejść, pasma i funkcji niezbędnych do wiarygodnej oceny sygnału telewizyjnego.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się "parametry sygnału telewizyjnego", myśl o przyrządach do pomiarów RF i jakości odbioru, a nie o miernikach ogólnego przeznaczenia. W praktyce instalator/serwisant TV korzysta z miernika sygnału TV lub analizatora, bo to one są dostosowane do pasm i sposobu modulacji używanych w transmisji telewizyjnej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest miernik sygnału telewizyjnego i do czego służy?
Miernik sygnału telewizyjnego to przyrząd do oceny sygnału w torze RF w instalacjach TV. Umożliwia sprawdzenie, czy sygnał w danym kanale ma właściwy poziom oraz czy jego jakość jest wystarczająca do poprawnego odbioru i dekodowania.
Jakie parametry sygnału TV mierzy się najczęściej w praktyce serwisowej?
Najczęściej sprawdza się poziom sygnału w kanale oraz wskaźniki jakości odbioru. W praktyce przyrządy pokazują też informacje o kanale/częstotliwości i pomagają wykryć zakłócenia lub zbyt duże tłumienie w instalacji.
Dlaczego multimetr nie nadaje się do pomiaru parametrów sygnału telewizyjnego?
Multimetr mierzy przede wszystkim wielkości elektryczne (napięcie, prąd, rezystancję), a nie parametry sygnału RF w paśmie telewizyjnym. Nie powie więc, czy w konkretnym kanale TV sygnał ma właściwy poziom i jakość do odbioru.
Czy oscyloskop może zastąpić miernik sygnału TV?
Zwykle nie. Oscyloskop pozwala obserwować przebieg w czasie, ale nie jest przyrządem wyspecjalizowanym do oceny kanałów TV i jakości odbioru w RF. W diagnostyce instalacji TV częściej potrzebny jest miernik/analizator z funkcjami typowymi dla sygnałów telewizyjnych.
Jak analizator widma pomaga przy diagnozie problemów z odbiorem TV?
Analizator widma pokazuje rozkład amplitudy sygnału w funkcji częstotliwości, dzięki czemu łatwiej wykryć zakłócenia, sygnały obce, przesterowanie lub nieprawidłowe poziomy w kanałach. To ułatwia lokalizację problemu w instalacji antenowej.
Kiedy używa się miernika sygnału TV przy instalacji antenowej?
Używa się go podczas ustawiania anteny, doboru wzmocnienia, kontroli tłumienia przewodów i rozgałęźników oraz sprawdzania gniazd abonenckich. Pozwala potwierdzić, że sygnał dociera do odbiornika z właściwym poziomem i akceptowalną jakością.
Jakie błędy najczęściej popełniają uczniowie w pytaniach o pomiary sygnału TV?
Częsty błąd to wybór uniwersalnego przyrządu (multimetr) "bo mierzy parametry", albo oscyloskopu "bo pokazuje sygnał". W pytaniach o TV kluczowe jest rozpoznanie, że chodzi o tor RF i pomiary specyficzne dla kanałów telewizyjnych.
Co oznacza, że mierzymy parametry sygnału w paśmie RF w telewizji?
Oznacza to, że badamy sygnał wysokiej częstotliwości przesyłany w kanale telewizyjnym (a nie sygnał audio czy wideo po demodulacji). Do takich pomiarów potrzebne są przyrządy dostosowane do odpowiedniego pasma i złączy oraz metod oceny kanału.
Jakie przyrządy są powiązane z pomiarami sygnałów DVB w elektronice?
Najczęściej spotkasz mierniki sygnału TV (poziomu i jakości) oraz analizatory widma do oceny sygnałów w częstotliwości. W zależności od zadania używa się też generatorów sygnałów i tłumików, ale do oceny odbioru kluczowy jest miernik/analizator.
Jak przygotować się do egzaminu z rozpoznawania przyrządów do pomiarów TV?
Ucz się przez skojarzenie funkcji z zastosowaniem: multimetr = wielkości elektryczne, oscyloskop = przebieg w czasie, analizator = częstotliwość/widmo, miernik TV = poziom i jakość kanału. Przejrzyj też przykładowe ekrany i opisy funkcji w instrukcjach przyrządów.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że prawidłowy wybór to przyrząd przeznaczony specjalnie do oceny sygnału telewizyjnego (toru RF), umożliwiający pomiar jego poziomu i/lub jakości.

Źródła:

  • ETSI EN 300 744 (DVB-T): "Digital Video Broadcasting (DVB); Framing structure, channel coding and modulation for digital terrestrial television", ETSI, dokument normatywny (kod standardu).
  • Wikipedia (PL): "Analizator widma" – opis zastosowań w pomiarach sygnałów RF, https://pl.wikipedia.org/wiki/Analizator_widma (dostęp: 2026-02-18).

Materiały:

  • Instrukcje obsługi mierników/analizatorów sygnału TV (część: pomiary poziomu i jakości)
  • Podręczniki z podstaw techniki telewizyjnej i systemów DVB
  • Materiały dydaktyczne o pomiarach w torach w.cz. (RF) i analizie widma
