KWALIFIKACJA TKO4 - CZERWIEC 2019

Na obiektach mostowych spotyka się różne rozwiązania toru, ale ich rozróżnienie opiera się na tym, na czym faktycznie opiera się tor i jak "pracuje" układ nośny.

Odpowiedź "Na mostownicach." jest właściwa dla sytuacji, gdy elementem pośredniczącym pomiędzy torem a konstrukcją mostu są mostownice (elementy pomostu/ustroju nośnego, do których mocuje się elementy toru lub na których układa się konstrukcję toru). Taka nawierzchnia jest typowa dla rozwiązań mostowych, gdzie nie stosuje się klasycznej warstwy podsypki w taki sposób jak na szlaku.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym rozróżnieniu?

• "Z nawierzchnią zintegrowaną." – to pojęcie zwykle odnosi się do rozwiązań, w których tor jest konstrukcyjnie "zintegrowany" z obiektem (np. w postaci układów bezpodsypkowych o charakterze płytowym). Nie jest to to samo co klasyczne oparcie toru na mostownicach.
• "Na podkładach i podsypce tłuczniowej." – opisuje klasyczną nawierzchnię podsypkową. Na wielu obiektach mostowych podsypka nie występuje lub występuje w ograniczonej formie/innym układzie, a kluczową cechą identyfikacyjną jest właśnie oparcie na elementach mostu (mostownicach), nie na warstwie tłucznia.
• "Z bezpośrednim przymocowaniem szyn do konstrukcji." – to inny wariant, gdzie rezygnuje się z pośrednich elementów (np. podkładów/mostownic) i mocuje szyny bezpośrednio do ustroju. Jest to odmienna koncepcja od "na mostownicach".

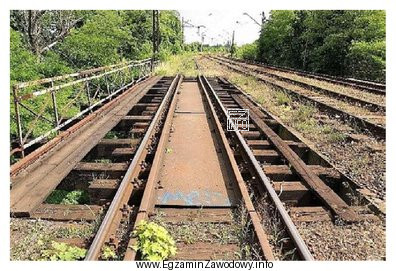

Wskazówka egzaminacyjna: przy pytaniach ze zdjęciem najpierw określ, czy widzisz podsypkę, czy raczej elementy pomostu (belki/mostownice) oraz jaki jest poziom pośrednictwa między szyną a konstrukcją mostu. To zwykle najszybciej zawęża wybór do jednego poprawnego typu nawierzchni.
