KWALIFIKACJA MEP1 - CZERWIEC 2020



PYTANIE NR 9.

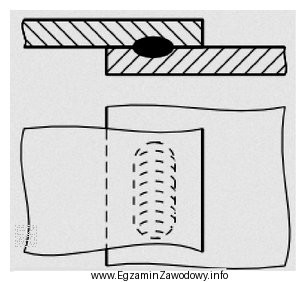

Który rodzaj połączenia zgrzewanego przedstawiono na rysunku?
Ilustracja przedstawia schemat połączenia zgrzewanego, które jest istotne w kontekście egzaminu zawodowego dla mechanika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgrzewanie liniowe daje zgrzeinę o charakterze ciągłym (wzdłuż linii), a nie pojedyncze, odseparowane "oczka". Dlatego, jeśli na rysunku widać ciągłą linię połączenia, poprawna jest odpowiedź "Liniowe". Zgrzewanie punktowe tworzy pojedyncze punkty, garbowe – zgrzeiny w miejscach garbów, a czołowe – łączy elementy czołami.

Pełne wyjaśnienie:

Rodzaj połączenia zgrzewanego rozpoznaje się po kształcie i rozmieszczeniu zgrzeiny widocznej na rysunku. Odpowiedź "Liniowe" jest właściwa wtedy, gdy połączenie ma charakter ciągły – zgrzeina przebiega wzdłuż pewnej linii (np. wzdłuż zakładki), a nie występuje jako odrębne, rozdzielone ślady.

Dlaczego pozostałe odpowiedzi nie pasują do zgrzeiny liniowej?

  • "Czołowe" dotyczy łączenia elementów ustawionych czołami (na styk). Na rysunku takiego połączenia zwykle widać styk końców elementów, a nie zakładkę z linią zgrzewu.
  • "Garbowe" (zgrzewanie garbowe) realizuje zgrzeiny w miejscach specjalnie uformowanych garbów. Na rysunku spodziewasz się lokalnych wypukłości/garbów i zgrzein w ich punktach, a nie ciągłej linii.
  • "Punktowe" daje zgrzeiny w postaci pojedynczych punktów (oddzielnych miejsc zgrzania). Jeśli na rysunku zamiast wielu rozdzielonych punktów widać ciągłą linię, to nie jest połączenie punktowe.

Wskazówka egzaminacyjna: najpierw ustal, czy ślady zgrzewu są ciągłe czy punktowe. Dopiero potem porównaj, czy geometria elementów wskazuje na połączenie na zakładkę (częste dla liniowego/punktowego) czy czołowe (na styk).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zgrzewanie liniowe i czym się różni od punktowego?
Zgrzewanie liniowe tworzy ciągłą zgrzeinę wzdłuż linii połączenia (np. wzdłuż zakładki). Zgrzewanie punktowe daje pojedyncze punkty zgrzewu rozmieszczone w odstępach. Na rysunku liniowe rozpoznasz po ciągłym śladzie, a punktowe po serii oddzielnych miejsc.
Jak rozpoznać na rysunku zgrzeinę liniową?
Szukaj ciągłej linii połączenia między elementami, a nie odseparowanych "oczek". W zgrzeinie liniowej ślad jest nieprzerwany lub bardzo gęsty i wygląda jak pas/linia. Jeśli widzisz wiele rozdzielonych punktów, to typowo będzie zgrzewanie punktowe.
Dlaczego zgrzewanie garbowe nie daje zgrzeiny liniowej?
W zgrzewaniu garbowym miejsce zgrzewu jest wymuszane przez garby (wypukłości) na jednym z elementów. Prąd i nacisk koncentrują się w tych punktach, więc powstają lokalne zgrzeiny, a nie ciągła linia. Na rysunkach często widać garby i punktowe miejsca połączeń.
Co oznacza połączenie zgrzewane czołowe?
Połączenie czołowe polega na łączeniu elementów ustawionych na styk (czołami). Zgrzeina powstaje w płaszczyźnie styku, a nie na zakładkę. W praktyce spotkasz je np. przy łączeniu prętów lub odcinków profili, gdzie końce są dosunięte do siebie.
Czy zgrzewanie punktowe może wyglądać jak linia na rysunku?
Na typowym rysunku technicznym zgrzewanie punktowe pokazuje się jako oddzielne punkty. W praktyce, przy bardzo gęstym rozmieszczeniu punktów, ślad może sprawiać wrażenie "prawie linii", ale w zadaniach egzaminacyjnych zwykle jest to rozróżnione jednoznacznie: linia dla zgrzewania liniowego, punkty dla punktowego.
Jakie elementy procesu są kluczowe w zgrzewaniu oporowym?
Najważniejsze są: prąd zgrzewania, czas przepływu prądu oraz siła docisku elektrod. Te parametry decydują o ilości ciepła wydzielonego w miejscu styku i o jakości zgrzeiny. Błędy w doborze parametrów mogą dawać zgrzeiny słabe, przepalone lub niestabilne.
Jakie błędy najczęściej robią uczniowie przy rozpoznawaniu zgrzein?
Najczęstsze pomyłki to: mylenie nazw (np. "czołowe" vs "liniowe"), patrzenie na kształt elementów zamiast na ślad zgrzewu, oraz wybieranie "punktowe", bo jest najpopularniejsze. Pomaga zasada: najpierw oceń, czy zgrzeina jest ciągła czy punktowa, potem dopiero nazwij typ.
Kiedy w praktyce stosuje się zgrzewanie liniowe?
Zgrzewanie liniowe stosuje się, gdy potrzebna jest ciągła szczelność lub równomierne połączenie na dłuższym odcinku, np. w łączeniu cienkich blach na zakładkę. W naprawach i montażu precyzyjnym może pojawić się przy elementach osłonowych lub obudowach, gdzie liczy się powtarzalność i estetyka.
Jakie wskazówki pomagają szybko rozwiązać to pytanie na egzaminie?
Najpierw sprawdź, czy na rysunku widzisz ciągłą linię połączenia (to sugeruje "liniowe"), czy raczej oddzielne punkty (to sugeruje "punktowe"). Następnie oceń układ elementów: zakładka częściej łączy się liniowo/punktowo, a styk czołowy prowadzi do "czołowego".
Czy rodzaj zgrzeiny wpływa na kontrolę jakości połączenia?
Tak. Dla zgrzein punktowych ocenia się m.in. liczbę i rozmieszczenie punktów oraz ich powtarzalność, a dla zgrzein liniowych ważna jest ciągłość i równomierność śladu na całej długości. W praktyce dobiera się metodę kontroli do typu zgrzeiny i wymagań konstrukcji.
