KWALIFIKACJA BUD20 - CZERWIEC 2020



PYTANIE NR 12.
Który rodzaj rysunku zamieszczanego w dokumentacji technicznej instalacji wodociągowej przedstawiono na ilustracji?

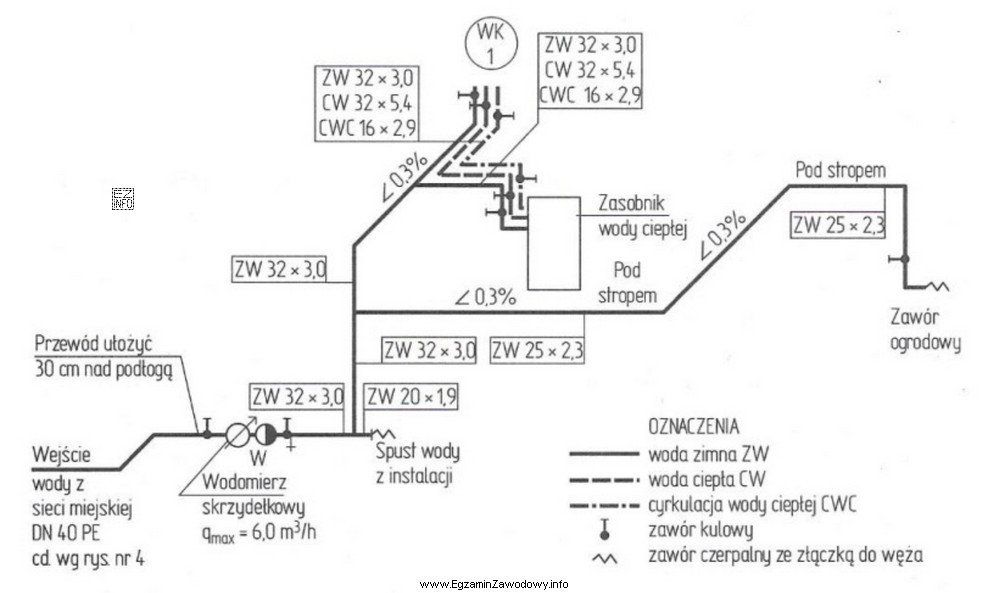

Ilustracja przedstawia aksonometryczny rysunek techniczny instalacji wodociągowej, który jest częścią dokumentacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aksonometria przedstawia instalację w ujęciu przestrzennym (3D), dzięki czemu widać jednocześnie przebieg przewodów w kilku kierunkach oraz ich wzajemne położenie.
Schemat pokazuje głównie zależności funkcjonalne, przekrój ujmuje obiekt "po przecięciu", a rysunek szczegółowy dotyczy jednego detalu.

Pełne wyjaśnienie:

W dokumentacji technicznej instalacji (np. wodociągowej) spotyka się różne typy rysunków, z których każdy służy innemu celowi. Aksonometria to rysunek, który przedstawia układ instalacji w sposób przestrzenny – pozwala zobaczyć jednocześnie przebieg przewodów w pionie i poziomie oraz ich wzajemne położenie w przestrzeni. W praktyce ułatwia to zrozumienie, jak instalacja "idzie" przez pomieszczenia, kondygnacje i jak łączą się odcinki rur.

Dlaczego pozostałe odpowiedzi nie pasują?

  • Schemat zwykle upraszcza obraz: pokazuje połączenia i zależności (np. kolejność elementów, kierunki przepływu), ale nie oddaje rzeczywistego, przestrzennego położenia przewodów. Często ma charakter symboliczny.
  • Przekrój poprzeczny to rysunek przedstawiający obiekt po "przecięciu" płaszczyzną. Jest pomocny do pokazania warstw, wysokości, przejść przez przegrody, ale nie jest typowym przestrzennym przedstawieniem całego przebiegu instalacji.
  • Rysunek szczegółowy (detal) koncentruje się na jednym fragmencie (np. węźle, połączeniu, przejściu przez ścianę), prezentując go w większej skali. Nie służy do ogólnego, przestrzennego pokazania całej instalacji.

Wskazówka egzaminacyjna: rozpoznając aksonometrię, szukaj cech "trójwymiarowości" – instalacja jest pokazana tak, jakby była widoczna pod kątem, a nie jako płaski rzut lub symboliczny schemat.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest aksonometria w dokumentacji technicznej?
Aksonometria to sposób przedstawienia obiektu w ujęciu przestrzennym (3D) na płaszczyźnie rysunku. W instalacjach pokazuje przebieg przewodów w kilku kierunkach jednocześnie, dzięki czemu łatwiej ocenić ich położenie i połączenia między odcinkami.
Jak odróżnić aksonometrię od schematu instalacji?
Aksonometria odwzorowuje przestrzeń: widać "głębię", piony i poziomy oraz realne prowadzenie przewodów. Schemat jest uproszczony i symboliczny: skupia się na połączeniach i funkcji elementów, a nie na ich rzeczywistym położeniu w budynku.
Dlaczego na rysunku aksonometrycznym łatwiej znaleźć przebieg przewodów?
Bo aksonometria pokazuje instalację w formie przestrzennej, więc jednocześnie widzisz kierunek w poziomie i w pionie. To ogranicza domysły, gdzie przewód skręca lub przechodzi na inną wysokość, co bywa mniej czytelne na schematach.
Co pokazuje przekrój poprzeczny w dokumentacji budowlanej?
Przekrój poprzeczny przedstawia obiekt po przecięciu płaszczyzną, np. ścianę, strop, szyb instalacyjny lub fragment pomieszczenia. Ułatwia ocenę wysokości, warstw i przejść przez przegrody, ale nie zastępuje rysunku przestrzennego instalacji.
Kiedy stosuje się rysunek szczegółowy (detal)?
Detal stosuje się, gdy trzeba dokładnie pokazać konkretny fragment: węzeł połączenia, przejście przez ścianę, mocowanie, odsadzkę lub sposób uszczelnienia. Zwykle jest w większej skali niż rysunek ogólny i służy wykonawstwu.
Jakie elementy na aksonometrii instalacji wodociągowej są najczęściej oznaczane?
Najczęściej oznacza się średnice przewodów, kierunki prowadzenia, piony i podejścia do punktów poboru, armaturę (np. zawory) oraz opisy odcinków. Zależnie od projektu mogą pojawić się też wysokości prowadzenia i materiały rur.
Czy schemat instalacji może wyglądać podobnie do aksonometrii?
Tak, bywa mylące, gdy schemat jest rozbudowany. Kluczowe jest to, czy rysunek jest symboliczny (schemat), czy pokazuje przestrzeń i realne położenie odcinków (aksonometria). W aksonometrii zwykle widać ujęcie pod kątem i "głębię".
Jakie są typowe błędy przy rozpoznawaniu typu rysunku na egzaminie?
Najczęstsze błędy to wybór "schematu" tylko dlatego, że rysunek dotyczy instalacji, oraz mylenie przekroju z rysunkiem przestrzennym. Pomaga sprawdzenie: czy rysunek pokazuje przecięcie (przekrój), detal w skali (detal) czy przestrzeń (aksonometria).
Dlaczego umiejętność czytania aksonometrii przydaje się na budowie?
Ułatwia koordynację robót: można szybciej zrozumieć, gdzie przebiegają przewody i gdzie mogą kolidować z elementami konstrukcji. To przydatne także dla ekip wykonawczych, bo zmniejsza ryzyko błędów wykonania i przeróbek.
Jak przygotować się do pytań o rodzaje rysunków w dokumentacji technicznej?
Najlepiej ćwiczyć na przykładach: porównuj schemat, rzut, przekrój, detal i aksonometrię tego samego obiektu. Zrób listę cech rozpoznawczych (np. "przecięcie", "duża skala", "ujęcie 3D") i testuj się, zakrywając opisy na rysunku.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że aksonometria przedstawia instalację w ujęciu przestrzennym (3D), dzięki czemu widać jednocześnie przebieg przewodów w kilku kierunkach oraz ich wzajemne położenie.

Materiały:

  • Podręczniki i materiały dydaktyczne z podstaw rysunku technicznego w budownictwie
  • Zestawy przykładowych rysunków: schematy, przekroje, detale, aksonometrie (ćwiczenia rozpoznawania)
  • Instrukcje/poradniki czytania dokumentacji projektowej dla branż budowlanych
