KWALIFIKACJA BUD19 - CZERWIEC 2017



PYTANIE NR 10.
Który rodzaj sieci uzbrojenia terenu zaznaczono kolorem brązowym na przedstawionym rysunku?

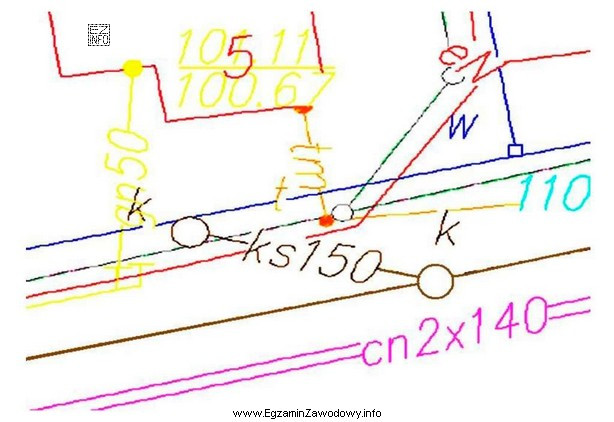

Ilustracja przedstawia fragment mapy geodezyjnej, która jest używana w kontekście egzaminu zawodowego dla technika geodety.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kolor brązowy na rysunku odpowiada sieci kanalizacyjnej.
W tego typu zadaniach kluczowe jest przypisanie barwy do rodzaju uzbrojenia terenu, a nie zgadywanie "po skojarzeniach". Pozostałe odpowiedzi dotyczą innych sieci, które standardowo oznacza się odmiennie.

Pełne wyjaśnienie:

Pytanie sprawdza znajomość konwencji kartograficznych stosowanych do przedstawiania uzbrojenia terenu. W praktyce geodezyjnej identyfikacja sieci na mapie często odbywa się "na pierwszy rzut oka" dzięki barwie i symbolice, dlatego na egzaminie pojawiają się pytania o przypisanie koloru do rodzaju sieci.

Odpowiedź "Kanalizacyjne." jest właściwa, ponieważ na przedstawionym rysunku sieć oznaczono kolorem brązowym, który w tej konwencji odpowiada kanalizacji. To pozwala szybko odróżnić ją od innych przewodów, nawet gdy przebieg sieci jest zbliżony lub krzyżuje się z innymi liniami.

  • "Wodociągowe." jest błędne, bo wodociąg rozpoznaje się po innej barwie/konwencji niż brąz. Uczniowie mylą to szczególnie wtedy, gdy kierują się potocznym skojarzeniem wody z "ciemniejszym" kolorem zamiast zapamiętanej symboliki.
  • "Telekomunikacyjne." jest błędne, ponieważ sieci te mają odrębne oznaczenia, a ich barwa na mapach nie jest tożsama z brązem użytym na rysunku. Częstym błędem jest przenoszenie oznaczeń z planów branżowych lub schematów teletechnicznych.
  • "Elektroenergetyczne." jest błędne, bo energetyka na mapach jest rozróżniana inną barwą/znakami niż kanalizacja. Błąd wynika często z interferencji pamięci (mieszania zasad z różnych materiałów dydaktycznych).

Wskazówka egzaminacyjna: ucz się barw w zestawie (kanalizacja–wodociąg–telekomunikacja–energetyka) i zawsze interpretuj kolor w kontekście pytania o sieci uzbrojenia terenu, a nie dowolnego rysunku projektowego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza kolor brązowy na mapie uzbrojenia terenu w zadaniach egzaminacyjnych?
W tego typu pytaniach kolor jest kluczem identyfikacji sieci. Jeśli na rysunku sieć jest zaznaczona na brązowo, należy przypisać jej właściwy rodzaj zgodnie z przyjętą konwencją barw, a nie kierować się skojarzeniami. Na egzaminie brąz wskazuje na kanalizację.
Jak odróżnić sieć kanalizacyjną od wodociągowej na rysunku bez opisów?
Najczęściej wykorzystuje się barwę i znaki umowne. Gdy brakuje opisów, patrz na kolor linii oraz charakter symboli (np. typowe oznaczenia studni/armatury). Jeśli zadanie podaje kolor (tu: brąz), to właśnie on rozstrzyga, jaka sieć została przedstawiona.
Dlaczego na egzaminie geodezyjnym pytają o kolory sieci uzbrojenia terenu?
Bo w praktyce geodety szybka orientacja w uzbrojeniu terenu jest konieczna przy analizie kolizji, tyczeniu, inwentaryzacji powykonawczej i pracy z mapą zasadniczą. Kolorystyka upraszcza odczyt mapy i ogranicza pomyłki, dlatego jest sprawdzana jako wiedza podstawowa.
Czy kolor sieci na mapie zawsze wystarcza do poprawnej identyfikacji rodzaju uzbrojenia?
Nie zawsze. W realnych materiałach mogą wystąpić wydruki czarno-białe, różne skale lub uproszczenia. Wtedy trzeba opierać się na symbolice i opisach. Jednak w zadaniach testowych, gdy pytanie wprost dotyczy koloru, zwykle przyjmuje się, że barwa jest jednoznaczną wskazówką.
Jakie błędy najczęściej popełnia się przy pytaniach o kolorystykę sieci?
Najczęstsze są: mieszanie konwencji z różnych dokumentów (projekty branżowe vs mapa geodezyjna), odpowiadanie "z intuicji" zamiast z zapamiętanego klucza, oraz brak rozróżnienia, czy pytanie dotyczy sieci, czy obiektów towarzyszących. Pomaga nauka w parach: kolor → rodzaj sieci.
Kiedy w pracy geodety potrzebna jest znajomość sieci kanalizacyjnej z mapy?
Przy analizie terenu pod inwestycję, uzgadnianiu tras przyłączy, ocenie kolizji i podczas pomiarów sytuacyjnych. Znając rodzaj sieci, geodeta może poprawnie interpretować przebieg przewodów, dobrać sposób oznaczenia w dokumentacji i skuteczniej komunikować się z projektantami oraz wykonawcami.
Czy telekomunikacja i energetyka mogą wyglądać podobnie na rysunku mapowym?
Tak, zwłaszcza gdy widzisz tylko fragment mapy i kilka równoległych linii. Dlatego stosuje się rozróżnienie barwne i charakterystyczne znaki. Jeśli w zadaniu podano, że oznaczenie jest brązowe, nie należy wybierać energetyki ani telekomunikacji, tylko przypisać kolor do właściwej sieci.
Jak przygotować się do pytań o znaki umowne i barwy na mapach geodezyjnych?
Ucz się systematycznie: (1) stwórz tabelę "rodzaj sieci → barwa", (2) rozwiązuj testy z mapkami, (3) ćwicz na wydrukach w różnych jakościach. Najlepiej działa powtarzanie krótkimi seriami i sprawdzanie się po kilku dniach, bo to wiedza pamięciowa.
Co zrobić, jeśli na wydruku egzaminacyjnym kolor jest słabo widoczny?
Skup się na tym, czy linia jest w odcieniu brązu oraz czy ma elementy symboliki typowe dla danej sieci. Jeśli nadal jest wątpliwość, porównaj intensywność i odcień z innymi elementami rysunku. W testach zwykle przyjmuje się, że kolor jest na tyle czytelny, by rozstrzygnąć wybór.
Jakie inne zagadnienia z uzbrojenia terenu łączą się z tym pytaniem na egzaminie?
Często w parze idą: identyfikacja rodzaju sieci, odczyt przebiegu przewodów, rozpoznanie obiektów towarzyszących (np. studnie, armatura), a także podstawy pracy na mapie zasadniczej. Warto ćwiczyć zadania, w których trzeba jednocześnie nazwać sieć i wskazać jej elementy.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Kolor brązowy na rysunku odpowiada sieci kanalizacyjnej.W tego typu zadaniach kluczowe jest przypisanie barwy do rodzaju uzbrojenia terenu, a nie zgadywanie "po skojarzeniach"."
